        精密型油压缓冲器 重型可调式 无撞击头 带撞击头 外置复位弹簧

        条件筛选：

        功能 可调式
        精度等级 精密级
        产品外形 重型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型
          		 材质 表面处理 使用温度
          本体 活塞杆 撞击头 缓冲弹簧 主体 弹簧
          J-WJE11 重型
          可调式          		 无撞击头 SS400 SUS304 — SWP 发黑 发黑 -10℃~80℃
          J-WJE21 带撞击头   聚氨酯
          J-WJE01 外置复位弹簧



          本产品可搭配WJN(定位螺母)/WJM(缓冲器安装座)系列产品配套使用。



          特点
          ● 针对运动物体速度的变化，可用调节器调整与之对应的最恰当的缓冲吸收能力。
          ● 采用锁紧装置以确保调节器的准确有效。
          ● 采用专用密封件，可保持长期、稳定的工作。

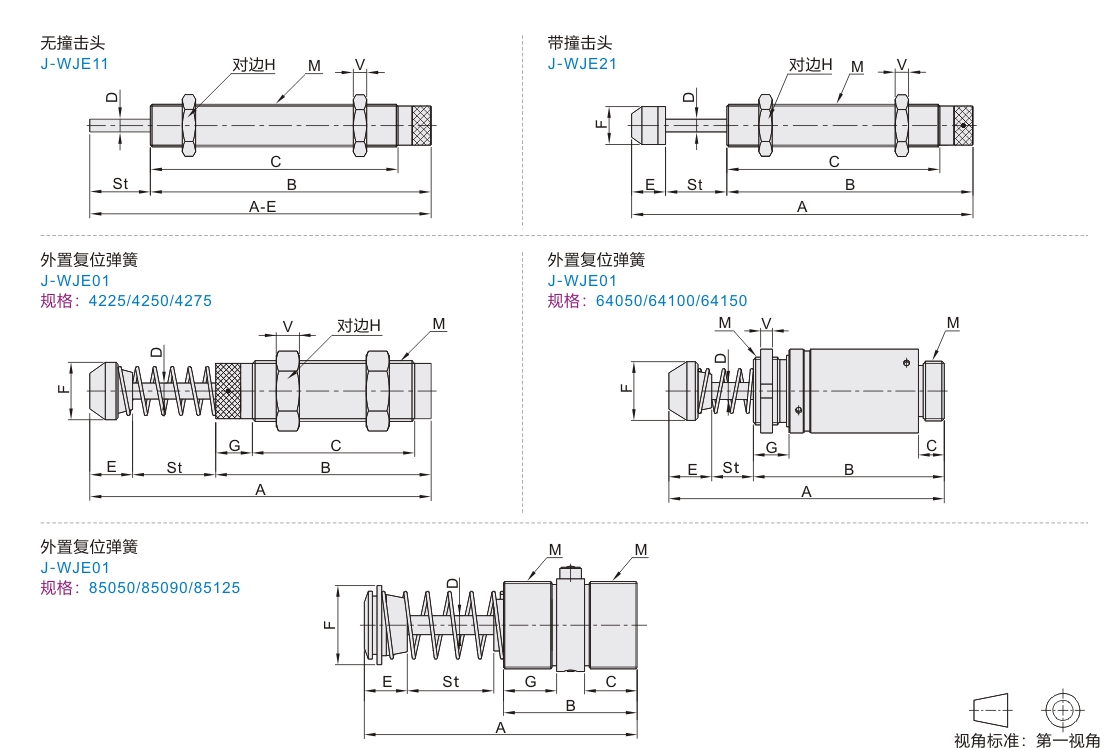

          参数图



          选型表

          型号
          		 公称
          螺纹M
          		 行程St
          (mm)
          		 A
          		 B
          		 C
          		 D
          		 E
          		 F
          		 G
          		 H
          		 V
          		 每次最大
          吸收能量
          Nm(E)
          		 小时最大
          吸收能量
          Nm(Etc)
          		 最大有效
          重量kg
          (Me)
          		 最高撞击
          速度
          (m/s)
          		 重量
          (g)
          代码 规格
          J-WJE11 1410 M14×1.5 10 105 84 70.2 4 11 — — 19 5 20 25000 150 1.0 84
          1415 15 110 23 28000 190 110
          1612 M16×1.5 12 102 79 66 22 200 120
          2016 M20×1.5 16 148.8 117 101 6 15.8 26 7 28 35000 320 222
          2020 20 139.3 103.5 87.5 40 42000 390 230
          2025 25 157.8 117 101 45 45000 455 232
          2525 M25×1.5 162.5 118.5 103 8 19 32 9 85 54000 620 335
          2530 30 167.5 95 60000 720 340
          J-WJE21 1410 M14 ×1.5 10 105 84 70.2 4 11 12 — 19 5 20 25000 150 1.0 90
          1415 15 110 23 28000 190 110
          1612 M16×1.5 12 102 79 66 22 200 120
          2016 M20×1.5 16 148.8 117 101 6 15.8 17.8 26 7 28 35000 320 230
          2020 20 139.3 103.5 87.5 40 42000 390
          2025 25 158 117.2 101 18 45 45000 455 240
          2525 M25×1.5 163 119 103 8 19 22 32 9 85 54000 620 350
          2530 30 168 95 60000 720 365
          J-WJE01 4225 M42×1.5 25 186.4 127.5 88 12 33.9 44.5 28.5 50 15 260 125000 3000 4.0 1280
          4250 50 240.9 157 117.5 500 150000 4000 1490
          4275 75 301.4 187.5 148 38.9 750 180000 6000 1710
          64050 M64×2.0 50 247.8 146 26 20 51.8 59 23 76.2 9.4 2080 185000 12727 2.0 4115
          64100 100 347.8 196 4280 204000 18181 5280
          64150 M85×2.0 150 467.8 256 61.8 6150 248000 23636 6785
          85050 50 245 140 51 22 47 76 51 — — 2300 372000 16800 4.3 6370
          85090 90 332.5 179 71 71 4000 652000 30000 7510
          85125 125 398 217 20 5700 933000 42000 8000
