        精密型油压缓冲器 中小型自动补偿式 无撞击头 带撞击头 高速 中速 低速

        条件筛选：

        功能 固定式
        材质 SUS303
        精度等级 精密级
        产品外形 中小型
        种类筛选 油压缓冲器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质 表面处理 使用温度
          本体 活塞杆 撞击头 主体
          J-WJS01 中小型
          自动补偿式          		 无撞击头 高速 SUS303 SUS420J2 — — -10℃~80℃
          J-WJS02 中速
          J-WJS03 低速
          J-WJS11 带撞击头
          		 高速 POM
          J-WJS12 中速
          J-WJS13 低速



          本产品可搭配WJN(定位螺母)/WJM(缓冲器安装座)系列产品配套使用。

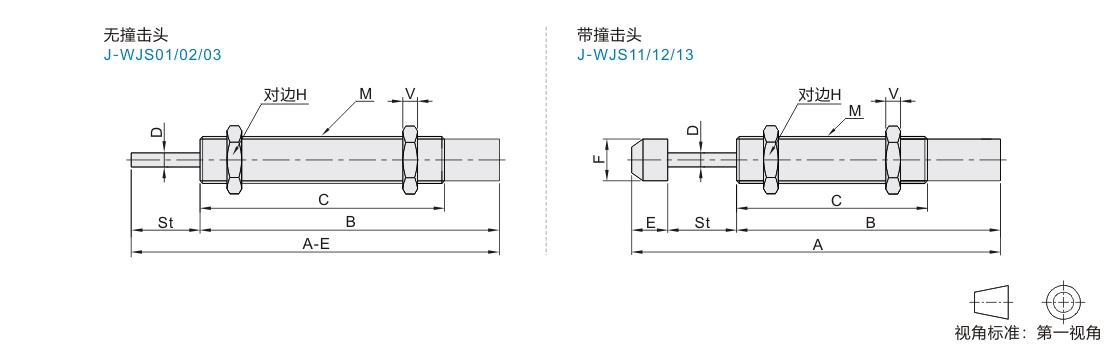

          参数图



          选型表

          型号
          		 公称
          螺纹M          		 行程St
          （mm）          		 A
          		 B
          		 C
          		 D
          		 E
          		 F
          		 H
          		 V
          		 每次最大
          吸收能量
          Nm(E)          		 小时最大
          吸收能量
          Nm(Etc)          		 最大有效
          重量
          kg(Me)          		 最高撞击
          速度
          (m/s)          		 重量
          (g)
          代码 规格
          高速型
          J-WJS01
          J-WJS11
          		 0604 M6×0.75 4 33.5 25.5 20.5 1.8 4 4.9 8 2 1 1350 0.3 4.0 4.3
          0806 M8×1 6 50 38 33 3 6 6.8 11 3 2.5 8800 0.6 11
          1008 M10×1 8 57.5 43 38 6.5 8.6 13 6 15200 2 20
          1210 M12×1 10 69.5 50 45.5 9.5 10.8 13.7 4 9 17800 5 34
          1412 M14×1.5 12 99.5 76 70 4 11.5 12 19 5 18 30000 8 78
          1416 M14×1.5 16 122.5 95 89 20 36000 10 90
          1416C M14×1.5 103.5 76 70 35000 80
          中速型
          J-WJS02
          J-WJS12
          		 0604 M6×0.75 4 33.5 25.5 20.5 1.8 4 4.9 8 3 1 1350 1.5 2.0 4.6
          0806 M8×1 6 50 38 33 3 6 6.8 11 2.5 8800 2.2 11
          1008 M10×1 8 57.5 43 38 6.5 8.6 13 6 15200 5 20
          1210 M12×1 10 69.5 50 45.5 9.5 10.8 13.7 4 9 17800 10 34
          1412 M14×1.5 12 99.5 76 70 4 11.5 12 19 5 18 30000 50 78
          1416 M14×1.5 16 122.5 95 89 20 36000 70 90
          1416C M14×1.5 103.5 76 70 35000 80
          低速型
          J-WJS03
          J-WJS13
          		 0604 M6×0.75 4 33.5 25.5 20.5 1.8 4 4.9 8 2 1 1350 4.3 1.0 4.3
          0806 M8×1 6 50 38 33 3 6 6.8 11 3 2.5 8800 6.1 11
          1008 M10×1 8 57.5 43 38 6.5 8.6 13 6 15200 10 20
          1210 M12×1 10 69.5 50 45.5 9.5 10.8 13.7 4 9 17800 30 34
          1412 M14×1.5 12 99.5 76 70 4 11.5 12 19 5 18 30000 100 78
          1416 M14×1.5 16 122.5 95 89 20 36000 150 90
          1416C M14×1.5 103.5 76 70 35000 150 80
