产品选型
缓冲器主体
碰撞速度
撞击头
图片仅供参考，请以已选的规格为准
普通型 油压缓冲器 带撞击头/无撞击头 中小型可调式 耐水、耐冷却液
品牌名称：
怡合达
条件筛选：
功能 可调式
材质 SUS303/12L14/STKM11A
精度等级 普通级
产品外形 中小型
冲击速度 低/中/高速
撞击头结构 有/无撞击头
种类筛选 油压缓冲器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
| 规格 | 0806 | 1008 | 1210 | 1410 | 1612 | 2016 | |
| 螺纹 | M8 ×0.75 | M10 ×1.0 | M12×1 .0 | M14×1 .5 | M16 ×1 .5 | M20 ×1 .5 | |
| 行程(mm) | 6 | 8 | 10 | 10 | 12 | 16 | |
| 安装方式 | 螺纹安装 | ||||||
| 撞击头 | 带撞击头型 、无撞击头型 | ||||||
| 缓冲型式 | 可调式 | ||||||
| 使用频次 | 60循环/分(0806为45循环/分) | ||||||
| 环境温度 | -5~70℃ | ||||||
| 碰撞速度 (注) |
L(低速型) | — |  |
|
|
|
|
| M(中速型) | |
|
|
|
|
|
|
| H(高速型) | — | |
|
|
|
|
|
| 使用寿命 | ≥120万次 | ||||||
注：L(低速型)：0.3~1m/s、M(中速型)：0.3~2m/s、H(高速型)：0.7~3m/s。

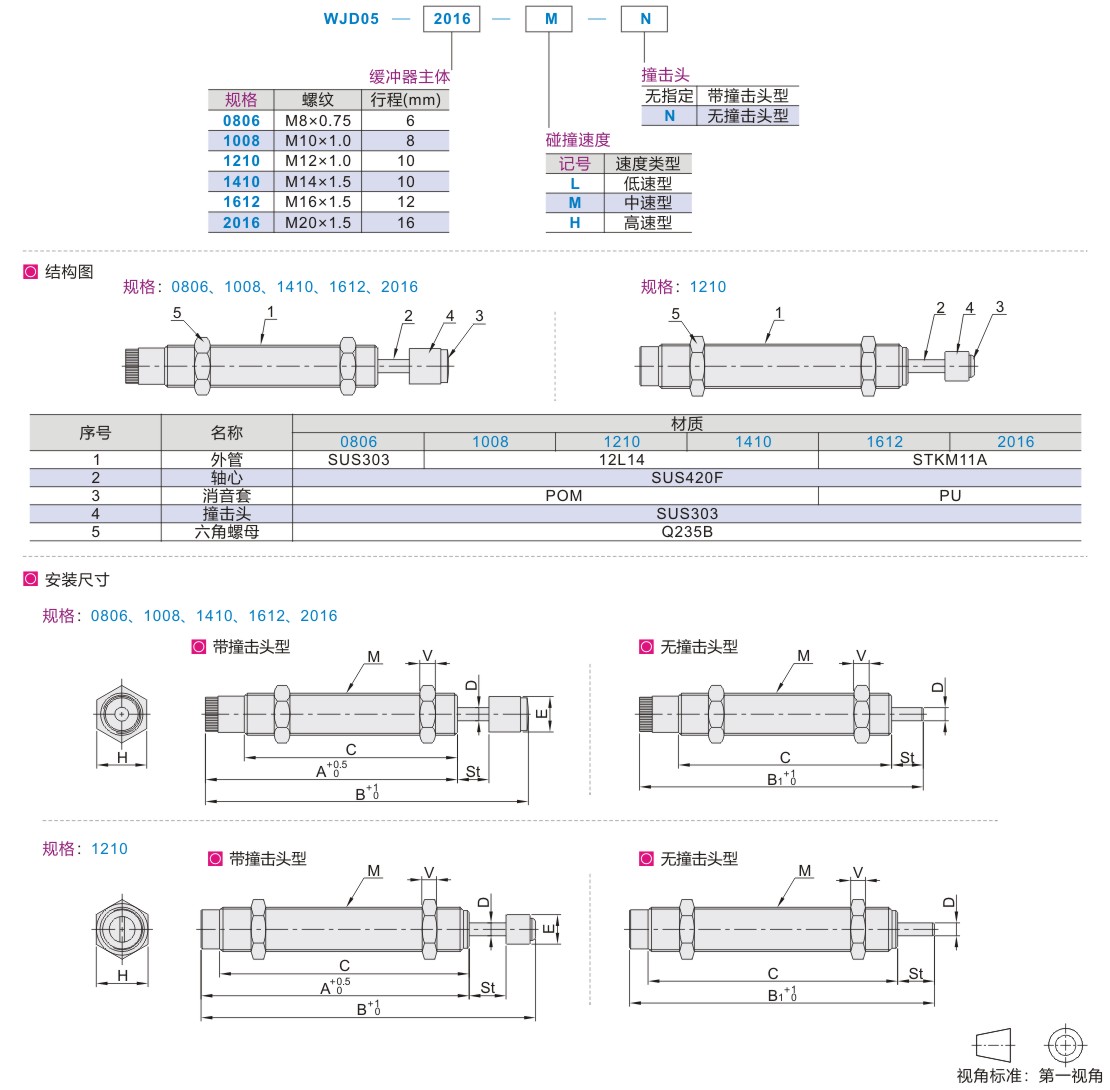

| 型号 | M | St | A | B | B1 | C | D | E | H | V | 最大吸收能量E | 最大等效 重量me(kg) |
活塞杆 复位力(N) |
最大阻力 (N) |
|||
| 代码 | 规格 | 速度 | 每次(J) | 每分(J) | |||||||||||||
| WJD05 | 806 | M | M8×0.75 | 6 | 53.3 | 64.3 | 59.3 | 47 | 2.5 | 6 | 11 | 3 | 1.4 | 36.7 | 15 | 9 | 670 |
| 1008 | L | M10×1.0 | 8 | 65.6 | 79.9 | 73.6 | 56.7 | 2.4 | 6 | 12.7 | 4 | 1.47 | 58.8 | 10 | 9 | 637 | |
| M | 1.76 | ||||||||||||||||
| H | 2.5 | ||||||||||||||||
| 1210 | L | M12×1.0 | 10 | 72.6 | 90.6 | 82.6 | 67.6 | 3.5 | 8 | 14 | 4 | 2.94 | 98 | 30 | 13 | 1470 | |
| M | 4.9 | ||||||||||||||||
| H | 4 | ||||||||||||||||
| 1410 | L | M14×1.5 | 10 | 88.2 | 108.2 | 98.2 | 77.8 | 3.5 | 10 | 19 | 6 | 3.92 | 147 | 30 | 14 | 1813 | |
| M | 5.88 | 35 | |||||||||||||||
| H | 4.5 | ||||||||||||||||
| 1612 | L | M16×1.5 | 12 | 96 | 123 | 108 | 81.2 | 5 | 13.5 | 19 | 6 | 9.8 | 235 | 50 | 20 | 2646 | |
| M | |||||||||||||||||
| H | 10 | ||||||||||||||||
| 2016 | L | M20×1.5 | 16 | 104.6 | 137.6 | 120.6 | 86 | 6 | 18 | 26 | 8 | 29.4 | 343 | 300 | 33 | 3528 | |
| M | 200 | ||||||||||||||||
| H | 120 | ||||||||||||||||
-
