气缸限位块 气动滑台专用 中间调整型 前端调整型 后端调整型
条件筛选：
专用类 气动滑台专用
种类筛选 气缸限位块
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | 附件 | |
| WIJ50 | 气动滑台专用 | 中间调整型 | S45C | 镀硬铬 | 内六角圆柱头螺钉 (TAC21) |
| WIJ51 | 无电解镀镍 | ||||
| WIJ52 | A6061 | 本色阳极氧化 | |||
| WIJ53 | 黑色阳极氧化 | ||||
| WIJ58 | 前端调整型 | S45C | 镀硬铬 | 内六角圆柱头螺钉 (TAC21) 圆柱头挡块止动螺钉 (TDA56) |
|
| WIJ59 | 无电解镀镍 | ||||
| WIJ60 | A6061 | 本色阳极氧化 | |||
| WIJ61 | 黑色阳极氧化 | ||||
| WIJ65 | 后端调整型 | S45C | 镀硬铬 | ||
| WIJ66 | 无电解镀镍 | ||||
| WIJ67 | A6061 | 本色阳极氧化 | |||
| WIJ68 | 黑色阳极氧化 | ||||

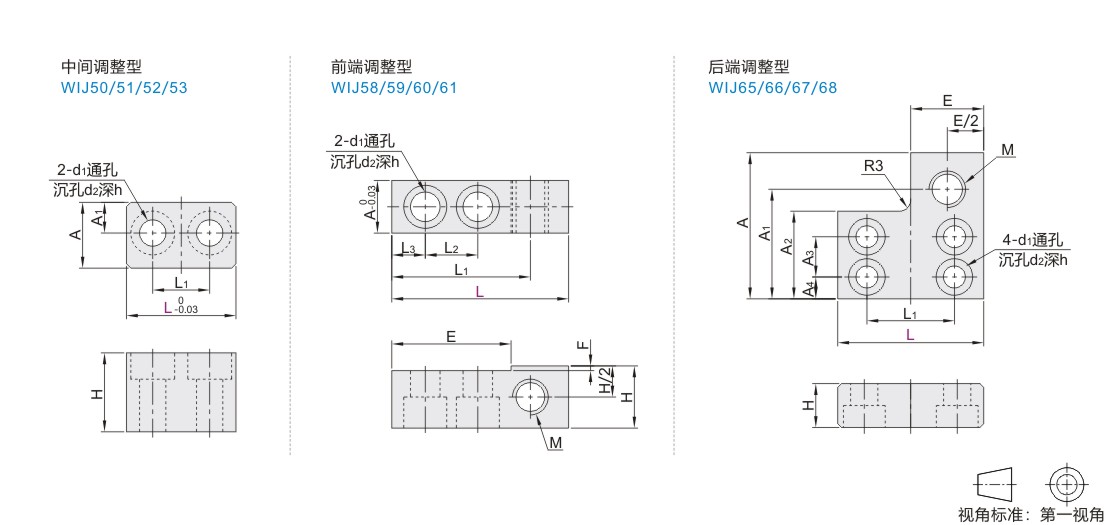

参数图
中间调整型
| 型号 | L1 | d1 | d2 | h | A | A1 | H | 适配怡合达 气缸型号 |
||||||||||||||||||||
| 代码 | L | |||||||||||||||||||||||||||
| WIJ50 WIJ51 WIJ52 WIJ53 |
12.5 | 6.5 | 3 | 5 | 3 | 7.5 | 3.1 | 9 | WHA13-6 | |||||||||||||||||||
| 14.6 | 7 | 3.5 | 6 | 3.5 | 8.5 | 3.6 | 14.5 | WHA13-8 | ||||||||||||||||||||
| 18.5 | 8.5 | 4.5 | 8 | 4.5 | 11.5 | 4.4 | 13 | WHA13-12 | ||||||||||||||||||||
| 21 | 10 | 5.5 | 9 | 5.5 | 13.5 | 5.1 | 18 | WHA13-16 | ||||||||||||||||||||
| 25 | 12 | 6.5 | 11 | 6.5 | 17.5 | 6 | 19 | WHA13-20 | ||||||||||||||||||||
| 31 | 15 | 9 | 14 | 9 | 20.5 | 7.5 | 24 | WHA13-25 | ||||||||||||||||||||
前端调整型
| 型号 | L1 | L2 | L3 | d1 | d2 | h | E | F | A | M | H | 适配怡合达 气缸型号 |
||||||||||||||||
| 代码 | L | |||||||||||||||||||||||||||
| WIJ58 WIJ59 WIJ60 WIJ61 |
19.5 | 16 | 5.5 | 3.5 | 3 | 5 | 3 | 12 | 1 | 6 | M5 | 8 | WHA13-6 | |||||||||||||||
| 22.5 | 18 | 6.5 | 4 | 3.5 | 6 | 3.5 | 14 | 1.5 | 7 | M6 | 14 | WHA13-8 | ||||||||||||||||
| 29.5 | 23.5 | 8 | 5 | 4.5 | 7.5 | 4.5 | 18 | 2 | 9.5 | M8 | 14 | WHA13-12 | ||||||||||||||||
| 36.5 | 29.5 | 11 | 5.5 | 5.5 | 9 | 5.5 | 23 | 4 | 11 | M10 | 17.5 | WHA13-16 | ||||||||||||||||
| 45.5 | 36.5 | 13.5 | 6.5 | 5.5 | 9 | 5.5 | 28 | 5 | 13 | M12 | 22.5 | WHA13-20 | ||||||||||||||||
| 54.5 | 44 | 16 | 8 | 9 | 14 | 9 | 34 | 5 | 16 | M14 | 23 | WHA13-25 | ||||||||||||||||
后端调整型
| 型号 | L1 | A | A1 | A2 | A3 | A4 | d1 | d2 | h | E | M | H | 适配怡合达 气缸型号 |
|||||||||||||||
| 代码 | L | |||||||||||||||||||||||||||
| WIJ65 WIJ66 WIJ67 WIJ68 |
20 | 12 | 20 | 15 | 12 | 5.5 | 3 | 3 | 5 | 3 | 8 | M5 | 6 | WHA13-6 | ||||||||||||||
| 23 | 15 | 23 | 18 | 13.5 | 6.5 | 3.5 | 3.5 | 6 | 3.5 | 12 | M6 | 8 | WHA13-8 | |||||||||||||||
| 28 | 20 | 30 | 23.5 | 17 | 8 | 4.5 | 3.5 | 6 | 3.5 | 14 | M8 | 10 | WHA13-12 | |||||||||||||||
| 35.5 | 24.5 | 37 | 29.5 | 22 | 11 | 5.5 | 3.5 | 6 | 3.5 | 17 | M10 | 12 | WHA13-16 | |||||||||||||||
| 43 | 31 | 46 | 37 | 27 | 15 | 6 | 5.5 | 9 | 5.5 | 22 | M12 | 13 | WHA13-20 | |||||||||||||||
| 50 | 38 | 55 | 44 | 33 | 20 | 6.5 | 6.5 | 11 | 6.5 | 22 | 15 | WHA13-25 | ||||||||||||||||
-
