        缓冲器用安装座 矩形 正装 侧装 双孔横向型 S45C材质 镀硬铬

        条件筛选：

        材质 S45C
        表面处理 镀硬铬
        产品外形 矩形
        缓冲安装孔型式 双孔横向型
        种类筛选 缓冲器用安装座

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型 材质 表面处理
        国标 相当
        WJM01 正装 双孔横向型 45 S45C 镀硬铬
        WJM02 侧装



        螺孔N适配油压缓冲器，螺孔M适配定位螺栓。

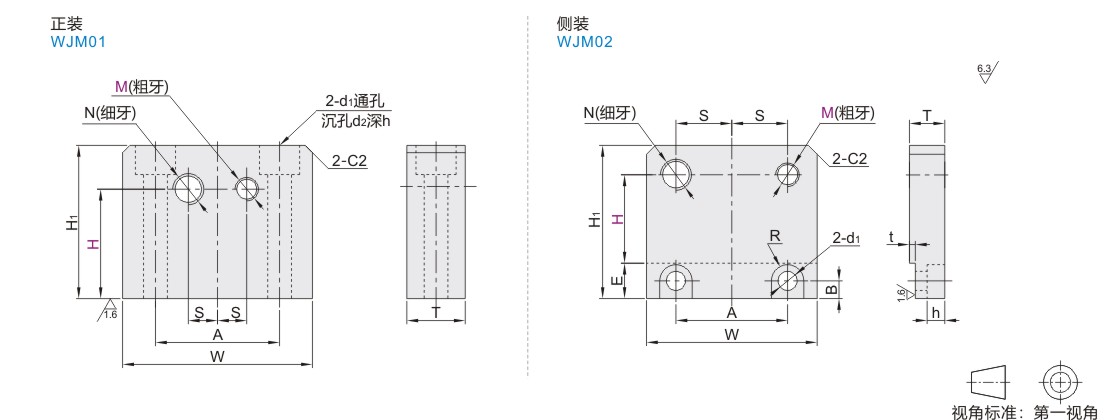

        参数图



        选型表

        型号 H
        		 N(细牙)
        		 W
        		 A
        		 H1
        		 S
        		 T
        		 d1
        		 d2
        		 R
        		 h
        		 B
        		 E
        		 t
        代码 M(粗牙)
        正装
        WJM01        		 5 10  15  20
        25  30  35        		 M6×0.75 60 42 H+12 10 16 6.5 11 — 8 — — —
        6  M8×1.0
        8 M10×1.0
        侧装
        WJM02        		 5 10  15  20
        25  30  35        		 M6×0.75 48 28 H+22 14 12 6.5 — 5.5 6 6 12 2
        6 M8×1.0
        8 M10×1.0
