怡合达自营 真空发生器 快速接头型 方形 节能型 高消音节能型 附加消音器/过滤器/真空供给阀/真空破坏阀/真空压力开关
品牌名称：
怡合达
条件筛选：
用途 节能型
附加功能 消音器/过滤器/真空供给阀/真空破坏阀/真空压力开关
精度 标准型
主体形状 方形
排气形式 无
真空口连接口形状 快速接头
空气供给口连接口 快速接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图

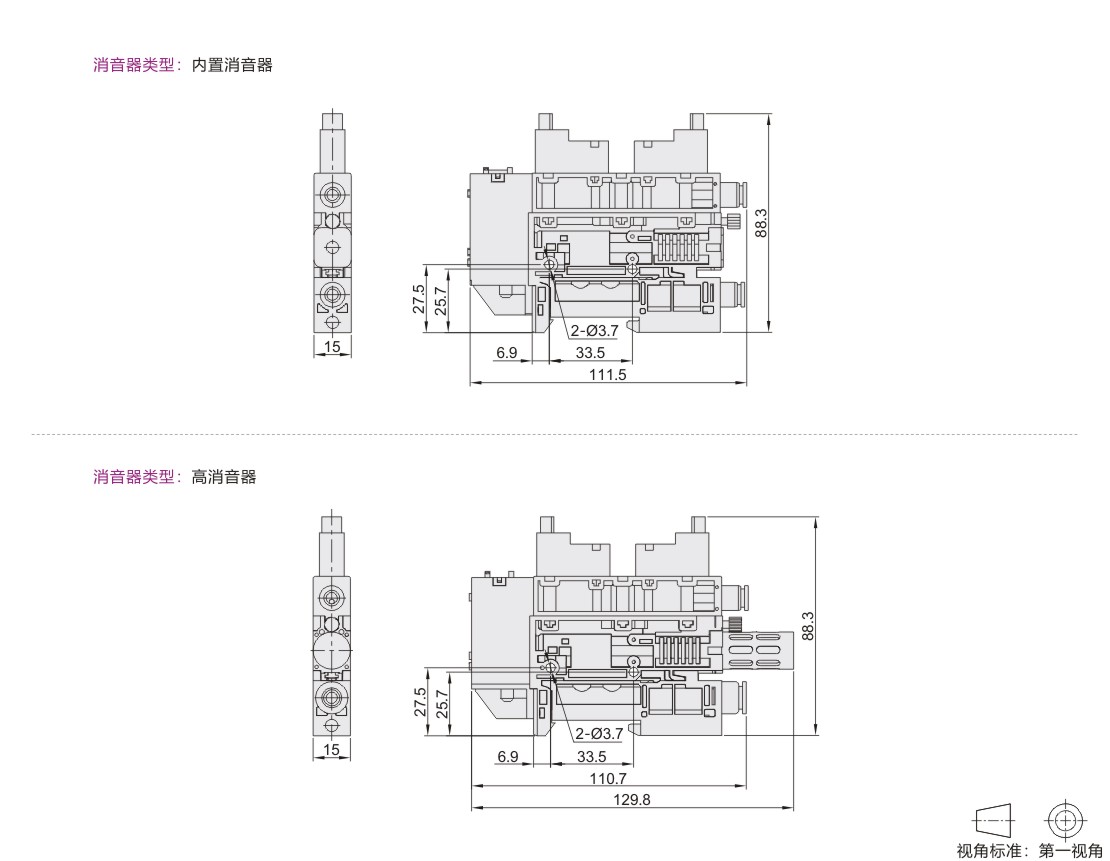

参数图
材质图
| 代码 | 类型 |
标准附件 | |
| WED63 |
方形 | 节能型 | 内置消音器/过滤器/真空供给阀/真空破坏阀/ 真空压力开关 |
| 高消音 节能型 |
外置消音器/过滤器/真空供给阀/真空破坏阀/ 真空压力开关 | ||
参数图
选型表
| 型号 | 配管尺寸 | 供气气压 （Mpa） |
空气耗气量 （L/min） |
最大真空度 ( kpa) |
最大真空流量 （L/min） |
||||||||||||||||||||||||||||||||||||||||||||||
| 代码 | 喷嘴直径 | 消音器类型 | 真空口 | 供气口 | |||||||||||||||||||||||||||||||||||||||||||||||
| WED63 | 0.7 | 无指定(内置消音器) G(高消音器) |
Ø6 | Ø6 | 0.5 | 35 | -92 | 39 | |||||||||||||||||||||||||||||||||||||||||||
| 1.0 | 53 | -90 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 1.5 | 58 | -88 | 68 | ||||||||||||||||||||||||||||||||||||||||||||||||
真空压力开关规格
| 压力类型 | 复合压力 | ||||||||||||
| 额定压力范围 | -100 ~ 100Kpa | ||||||||||||
| 电源电压 | DC12 ~24±10% | ||||||||||||
| 消耗电流 | 50mA以下 | ||||||||||||
| 动作精度 | ±3%F.S.以下 | ||||||||||||
| 显示方式 | 10:3 7段码LED显示 | ||||||||||||
电磁阀规格
| 电磁阀 | 真空供给阀 、真空破坏阀 |
| 操作方式 | 直接操作 |
| 阀门结构 | 直动式 |
| 额定电压 | DC24V±10% |
| 应答时间 | 4ms |
| 功率 | 1W |
| 操作指示 | 当线圈通电时 ，红色指示灯亮起 |
| 接线方式 | 红色 ：DC24V；黑色 ：COM |
真空供给用电磁阀规格
| 动作方式 | 通过导频阀进行间接操作 | ||||||||||
| 阀门功能 | 正常关闭 | ||||||||||
| 响应时间 | OFF→ON | 7.5ms | |||||||||
| ON→OFF | 7.5ms | ||||||||||
真空破坏用电磁阀规格
| 动作方式 | 直接动作 | ||||||||||
| 阀门功能 | 正常关闭 | ||||||||||
| 响应时间 | OFF→ON | 8.5ms | |||||||||
| ON→OFF | 8.5ms | ||||||||||
-
