        输送型真空发生器 管型 吸入流量可调型/吸入流量不可调型 铝材质

        品牌名称：

        怡合达

        条件筛选：

        用途 单体
        材质 铝
        精度 标准型
        主体形状 管型
        排气形式 无
        空气供给口连接口 螺纹接头
        种类筛选 输送型真空发生器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 吸入流量 材质
            WEC81 管型 可调 铝
            WEC82 不可调



            产品特点

            ● 单级真空发生器，适用于颗粒、碎片状物料输送；
            ● 吸入流量类型可选，有可调和不可调两种。



             技术参数

            代码 WEC81 WEC82
            使用流体 干燥的压缩空气
            使用压力(bar) 4~7
            最大真空度(KPa) -84 -35
            最大真空流量(l/m) 3390 5610

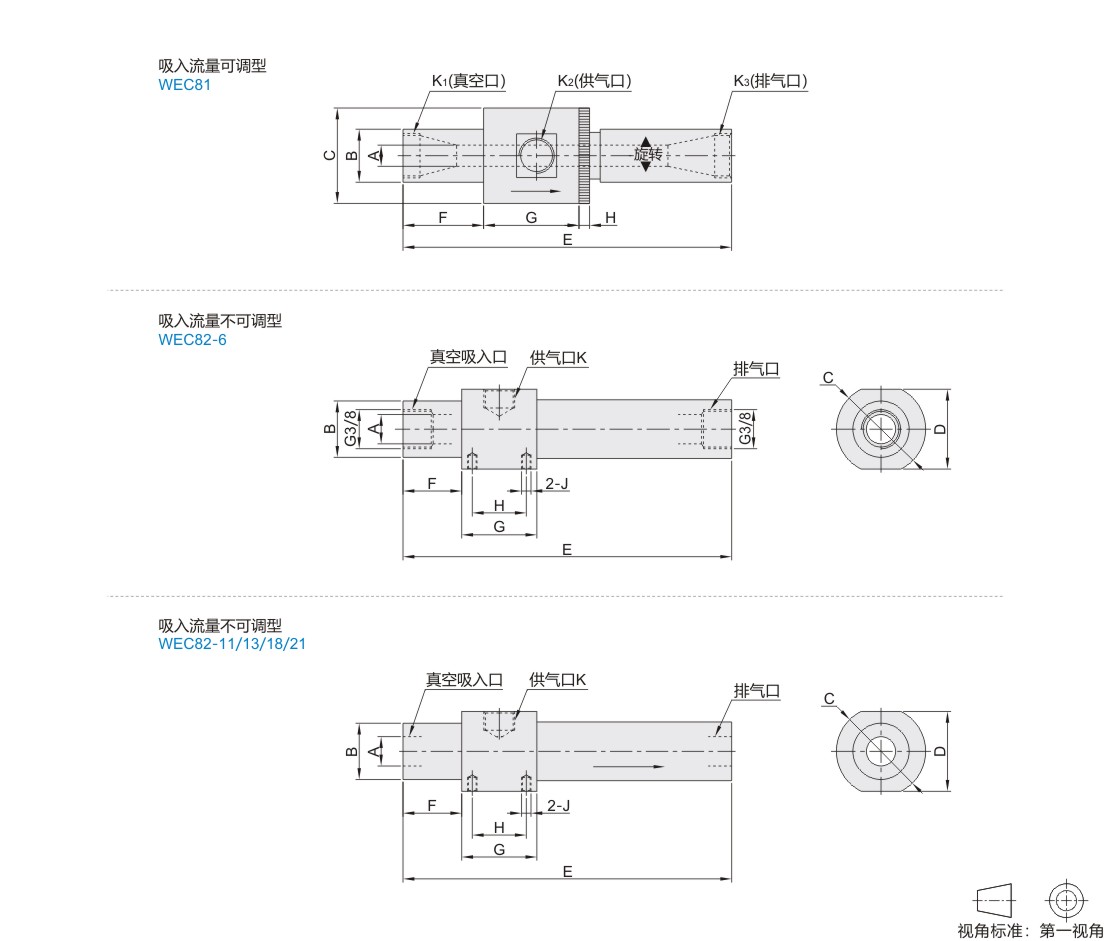

            参数图



            选型表

            型号
            		 A B C E F G H K1 K2 K3 供气压力
            (bar)
            		 不同真空度(-kpa)下真空耗气量(I/m)
            		 不同真空度(-kpa)下真空流量(I/m)
            代码 规格 17 34 50 68 84 17 34 50 68 84
            WEC81 250 6.5 19 32 94~105 22 32 5 G1/4 G1/8 G1/4 5.5 112 169 233 276 342 280 240 200 162 125
            375 9.5 25 45 155~165 38 45 G1/2 G3/8 G1/2 176 327 485 595 825 846 735 620 520 395
            500 13 32 51 155~160 51 G3/4 340 625 759 940 1280 1695 1325 1130 990 650
            750 19 38 58 175~189 G3/4 G1/2 G1 650 875 1250 1790 2550 3390 2460 1970 1440 1130



            型号 A
            		 B
            		 C
            		 D
            		 E
            		 F G
            		 H
            		 J
            		 K
            		 空气速度
            (ft/s)
            		 真空流量
            (I/m)
            		 真空度
            (-kpa)
            		 空气消耗量(I/m)
            代码 规格 2.8bar 5.5bar
            WEC82 6 9.5 18.5 32 30 89 19 25 18 M4 G1/8 328 425 16 95 170
            11 12.5 24 38 34 140 25.5 32 23 G1/4 361 870 35 395 680
            13 19 32 50 45 190 38 50 35 G3/8 325 1825 28 790 1365
            18 25 38 59 55 198 40 56 40 223 4400 4.4 405 695
            21 38 49.6 69 65 205 60 42 270 5610 9 790 1365



             更多规格需求请联系气动辅件产品中心。
