数字式流量开关 显示一体型 水用
品牌名称：
怡合达
条件筛选：
用途 水用
精度 标准型
种类筛选 数字式流量开关
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 接管方式 |
| WEW53 | 水用 | 内螺纹接管 |

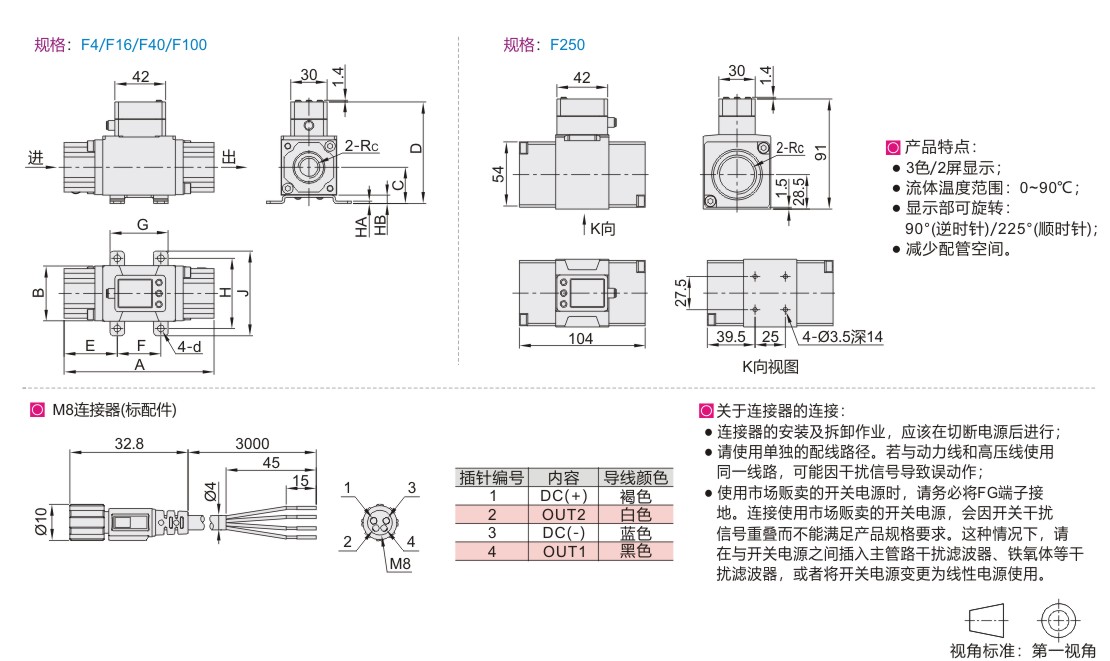

参数图
选型表
| 型号 | 输出形式 |
RC 配管尺寸 |
流量范围 (L/min) |
A | B | C | D | E | F | G | H | J | HA | HB | d | ||||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||||||||
| WEW53 | F4 | N(NPN输出2点) P(PNP输出2点) NV(NPN输出1点+模拟电压输出） PV(PNP输出1点+模拟电压输出) |
Rc3/8 | 0.5~4 | 70 | 30 | 20.2 | 65 | 24 | 22 | 32 | 40 | 50 | 1.5 | 5 | 4.5 | |||||||||||||||||||||||||
| F16 | Rc1/2 | 2~16 | 78 | 28 | |||||||||||||||||||||||||||||||||||||
| F40 | Rc1/2 | 5~40 | 98 | 38 | 24.2 | 73 | 34 | 30 | 42 | 48 | 58 | ||||||||||||||||||||||||||||||
| F100 | Rc3/4 | 10~100 | 124 | 46 | 30 | 84 | 44 | 36 | 48 | 58 | 70 | 2 | 7 | 5.5 | |||||||||||||||||||||||||||
| F250 | Rc11/2 | 50~250 | — | ||||||||||||||||||||||||||||||||||||||
技术参数
| 规格 |
F4 | F16 | F40 | F100 | F250 | ||||||||||||||||||||||||||||||||
| 使用流体 | 水以及乙二醇水溶液（但粘度3mPa·s[3cP]以下） | ||||||||||||||||||||||||||||||||||||
| 检测方式 | 卡门涡街式 | ||||||||||||||||||||||||||||||||||||
| 额定流量范围(L/min) | 0.5~4 | 2~16 | 5~40 | 10~100 | 50~250 | ||||||||||||||||||||||||||||||||
| 显示流量范围(L/min) | 0.35~5.5 | 1.7~22 | 3.5~55 | 7~140 | 20~350 | ||||||||||||||||||||||||||||||||
| 设定流量范围(L/min) | 0.35~5.5 | 1.7~22 | 3.5~55 | 7~140 | 20~350 | ||||||||||||||||||||||||||||||||
| 最小设定单位(L/min) | 0.01 | 0.1 | 1 | 2 | |||||||||||||||||||||||||||||||||
| 累计脉冲换算值(脉冲宽度=50ms) | 0.05L/脉冲 | 0.1L/脉冲 | 0.5L/脉冲 | 1L/脉冲 | 2L/脉冲 | ||||||||||||||||||||||||||||||||
| 使用流体温度 | 0～90°C(未冻结未结露) | ||||||||||||||||||||||||||||||||||||
| 使用压力范围 | 0～1MPa | ||||||||||||||||||||||||||||||||||||
| 压力损失 | 最大流量时45KPa（无流量调节阀） | 最大流量时60KPa(无流量调节阀) | |||||||||||||||||||||||||||||||||||
| 电源电压 | DC12～24V±10% | ||||||||||||||||||||||||||||||||||||
| 消耗电流 | 50mA以下 | ||||||||||||||||||||||||||||||||||||
| 外部输入 | 无电压输入：0.4V以下（有触点或无触点）输入30ms以上 | ||||||||||||||||||||||||||||||||||||
| 迟滞 | 可变 | ||||||||||||||||||||||||||||||||||||
| 显示单位 | 瞬时流量L/min、累计流量L | ||||||||||||||||||||||||||||||||||||
| 显示方式 | 2画面显示（上4位7段、2色显示、红/绿、下6位11段、白）显示更新周期5次/秒 | ||||||||||||||||||||||||||||||||||||
| 动作指示灯 | 输出1、输出2：橙 | ||||||||||||||||||||||||||||||||||||
| 精度 | 显示值：±3%F.S.；模拟输出：±3%F.S. | ||||||||||||||||||||||||||||||||||||
| 重复精度 | ±2%F.S. | ||||||||||||||||||||||||||||||||||||
| 温度特性 | ±5%F.S.（25℃为基准） | ||||||||||||||||||||||||||||||||||||
| 累计流量范围 | 99999999.9L | 999999999L | |||||||||||||||||||||||||||||||||||
| 每0.1L | 每0.5L | 每1L | |||||||||||||||||||||||||||||||||||
| 开关输出 | 输出形式 | NPN或PNP集电极开路输出 | |||||||||||||||||||||||||||||||||||
| 最大负载电压 | 80mA | ||||||||||||||||||||||||||||||||||||
| 最大外加电压 | DC28V | ||||||||||||||||||||||||||||||||||||
| 内部电压降 | NPN：1V以下（负载电流80mA）；PNP：1.5V以下（负载电流80mA） | ||||||||||||||||||||||||||||||||||||
| 响应时间 | 0.5s/1s/2s | ||||||||||||||||||||||||||||||||||||
| 输出保护 | 短路保护 | ||||||||||||||||||||||||||||||||||||
| 输出模式 |
流量 | 迟滞模式、上下限比较模式、累计输出模式、累计脉冲输出模式中选择 | |||||||||||||||||||||||||||||||||||
| 温度 | 迟滞模式、上下限比较模式选择 | ||||||||||||||||||||||||||||||||||||
| 模拟输出 | 响应时间 | 0.5s/1s/2s（与开关输出连动） | |||||||||||||||||||||||||||||||||||
| 电压输出 | 输出电压：1～5V、输出阻抗：1kΩ | ||||||||||||||||||||||||||||||||||||
| 电流输出 | 输出电流：4～20mA、负载阻抗：DC12V时300Ω、DC24V时600Ω | ||||||||||||||||||||||||||||||||||||
| 耐环境 | 保护等级 | IP65 | |||||||||||||||||||||||||||||||||||
| 使用温度范围 | 0～50°C（未结露、未冻结） | ||||||||||||||||||||||||||||||||||||
| 使用湿度范围 | 动作时、保存时：35～85%R.H.（未结露） | ||||||||||||||||||||||||||||||||||||
| 耐电压 | 所有外部端子与壳体间：AC1000V1分钟 | ||||||||||||||||||||||||||||||||||||
| 绝缘阻抗 | 所有外部端子与壳体间：50MΩ以上（DC500V兆欧表） | ||||||||||||||||||||||||||||||||||||
| 接液部材质 | PPS、SUS304、FKM、SCS13 | ||||||||||||||||||||||||||||||||||||
| 无润滑脂规格 | |||||||||||||||||||||||||||||||||||||
-
