数字式流量开关 显示一体型 大流量型•空气用
品牌名称：
怡合达
条件筛选：
用途 大流量型(空气用)
精度 标准型
种类筛选 数字式流量开关
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 接管方式 | |
| WEW52 | 大流量型 | 空气用 | 内螺纹接管 |
产品特点：
● 可以进行流量的设定和检出；
● 可以显示瞬时流量或累计流量；
● 流量规格可选。

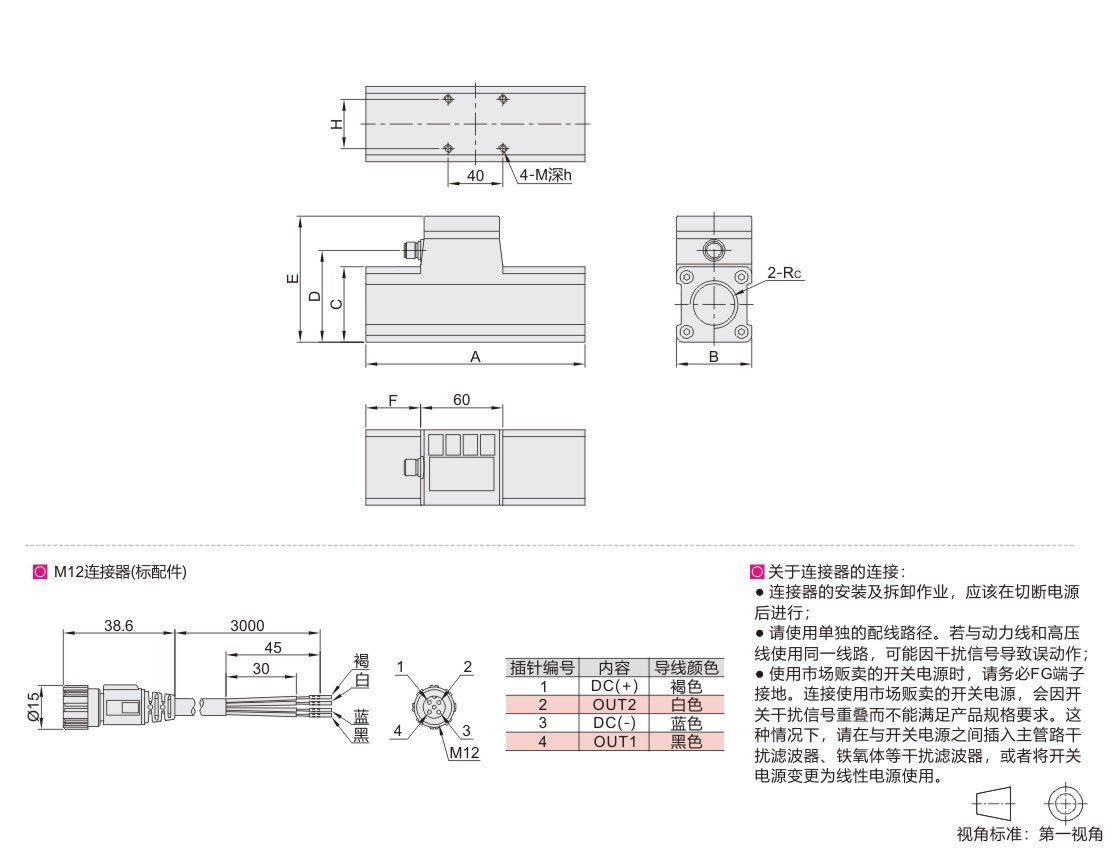

参数图
选型表
| 型号 | 输出形式 |
Rc 配管尺寸 |
流量范围 (L/min) |
A | B | C | D | E | F | H | M | h | |||||||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||||||||
| WEW52 | F3000 | NV(NPN输出1点+模拟电压输出) | Rc1 | 150~3000 | 160 | 55 | 55 | 67 | 92 | 40 | 36 | M5 | 8 | ||||||||||||||||||||||||||||
| F12000 | PV(PNP输出1点+模拟电压输出) | Rc2 | 600~12000 | 220 | 75 | 75 | 89 | 114 | 55 | 56 | M6 | 9 | |||||||||||||||||||||||||||||
技术参数
| 规格 |
F3000 | F12000 | ||||||||||||||||||||||||||||||||||||
| 使用流体 | 空气、N2 | |||||||||||||||||||||||||||||||||||||
| 检测方式 | 热式 | |||||||||||||||||||||||||||||||||||||
| 额定流量范围(L/min) | 150~3000 | 600~12000 | ||||||||||||||||||||||||||||||||||||
| 最小设定单位(L/min) | 5 | 10 | ||||||||||||||||||||||||||||||||||||
| 显示单位 | 瞬时流量 | L/min，CFM | ||||||||||||||||||||||||||||||||||||
| 累计流量 | L，m3,m3×103，ft3，ft3×103，ft3×106 | |||||||||||||||||||||||||||||||||||||
| 使用压力范围 | 0.1MPa～1.5MPa | |||||||||||||||||||||||||||||||||||||
| 耐压力 | 2.25MPa | |||||||||||||||||||||||||||||||||||||
| 电源电压 | DC 24V±10% | |||||||||||||||||||||||||||||||||||||
| 消耗电流 | 150mA以下 | |||||||||||||||||||||||||||||||||||||
| 累计流量范围 | 0～9999999999L | |||||||||||||||||||||||||||||||||||||
| 精度 | ±1.5%F.S.(0.7MPa、20°C时) | |||||||||||||||||||||||||||||||||||||
| 重复精度 | ±1.0%F.S.(0.7MPa、20°C时)模拟输出±3.0%F.S. | |||||||||||||||||||||||||||||||||||||
| 温度特性 | ±2.0%F.S.(0~50°C、25°C为基准) | |||||||||||||||||||||||||||||||||||||
| 输出规格 | 开关输出 | NPN开路集电极最大负载电流80mA、最大时加电压：30V、内部电压降：1V以下(负载电流80mA时) | ||||||||||||||||||||||||||||||||||||
| PNP开路集电极最大负载电流80mA、内部电压降：1.5V以下(负载电流80mA时) | ||||||||||||||||||||||||||||||||||||||
| 累计脉冲输出 | NPN或PNP开路集电极；每1个脉冲的流量：100L/pulse，10.0ft3/pulse；每1个脉冲的ON时间：50msec/pulse | |||||||||||||||||||||||||||||||||||||
| 模拟输出 | 电压输出；输出电压：1～5V、最小负载阻抗：100Ω(输出负载阻抗1kΩ) | |||||||||||||||||||||||||||||||||||||
| 迟滞 | 迟滞模式：可变(可从0设定)上下限比较模式：固定(0~3%F.S.可设定) | |||||||||||||||||||||||||||||||||||||
| 响应时间 | 1sec以下 | |||||||||||||||||||||||||||||||||||||
| 耐环境 | 保护等级 | IP65 | ||||||||||||||||||||||||||||||||||||
| 使用温度范围 | 动作时：0～50°C(但未结冰及结露) | |||||||||||||||||||||||||||||||||||||
| 耐电压 | 外部端子与壳体间：AC1000V1分钟 | |||||||||||||||||||||||||||||||||||||
| 绝缘阻抗 | 外部端子与壳体间：50MΩ(DC500V兆欧表) | |||||||||||||||||||||||||||||||||||||
| 耐振动 | 1000VP-P脉冲宽1μ5，上升沿1ns | |||||||||||||||||||||||||||||||||||||
-
