图片仅供参考，请以已选的规格为准
数字式流量开关 显示一体型 空气用
品牌名称：
怡合达
条件筛选：
用途 空气用
精度 标准型
种类筛选 数字式流量开关
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 接管方式 |
| WEW51 | 空气用 | 内螺纹接管 |
产品特点：
● 可以进行流量的设定和检出；
● 可以显示瞬时流量或累计流量；
● 流量规格可选。

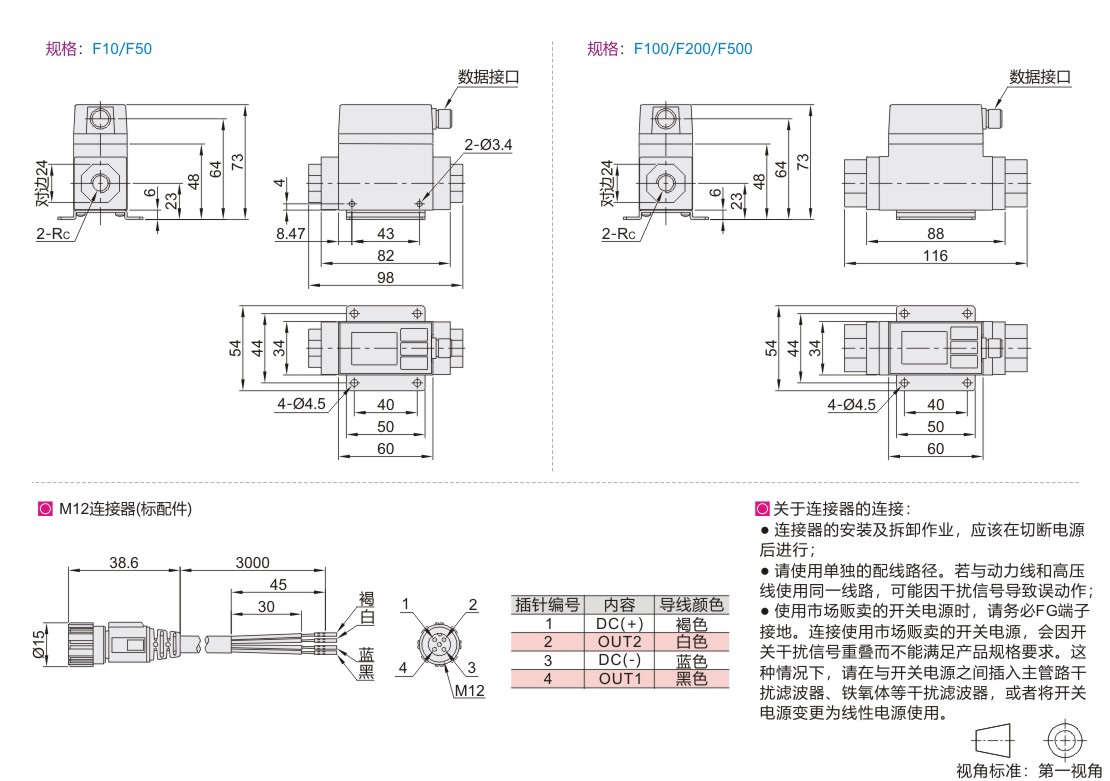

参数图
选型表
| 型号 | 输出形式 | RC 配管尺寸 |
流量范围 (L/min) |
|||
| 代码 | 规格 | |||||
| WEW51 | F10 | N(NPN输出2点) P(PNP输出2点) NV(NPN输出1点+模拟电压输出) PV(PNP输出1点+模拟电压输出) |
Rc1/8 | 1~10 | ||
| F50 | Rc1/4 | 5~50 | ||||
| F100 | Rc3/8 | 10~100 | ||||
| F200 | 20~200 | |||||
| F500 | Rc1/2 | 50~500 | ||||
技术参数
| 规格 | F10 |
F50 |
F100 |
F200 |
F500 |
||||||||||||||||||||||||||
| 使用流体 | 空气、N2 | ||||||||||||||||||||||||||||||
| 额定流量范围(L/min) | 1~10 | 5~50 | 10~100 | 20~200 | 50~500 | ||||||||||||||||||||||||||
| 最小设定单位(L/min) | 0.1 | 0.5 | 1 | 2 | 5 | ||||||||||||||||||||||||||
| 累计脉冲换算值(脉冲宽度=50ms) | 0.1L/脉冲 | 0.5L/脉冲 | 1L/脉冲 | 2L/脉冲 | 5L/脉冲 | ||||||||||||||||||||||||||
| 显示单位 | 瞬时流量 | L/min，CFM×10-2 | L/min，CFM×10-1 | ||||||||||||||||||||||||||||
| 累计流量 | L，ft3×10-1 | ||||||||||||||||||||||||||||||
| 使用压力范围 | -50KPa～0.5MPa | -50KPa～0.75MPa | |||||||||||||||||||||||||||||
| 使用流体范围 | 0～50°C | ||||||||||||||||||||||||||||||
| 电源电压 | DC12～24V±10% | ||||||||||||||||||||||||||||||
| 消耗电流(无负载时) | 150mA以下 | 160mA以下 | 170mA以下 | ||||||||||||||||||||||||||||
| 累计流量范围 | 0～999999L | ||||||||||||||||||||||||||||||
| 检出方式 | 热式 | ||||||||||||||||||||||||||||||
| 精度 | ±5%满刻度以下 | ||||||||||||||||||||||||||||||
| 重复精度 | ±1%满刻度以下 | ±2%满刻度以下 | |||||||||||||||||||||||||||||
| 温度特性(以25℃为准) | ±3%满刻度以下(15～35°C)，±5%满刻度以下(0～50°C) | ||||||||||||||||||||||||||||||
| 输出规格① | 开关输出 | NPN开路集电极最大负载电流80mA内部电压1V以下最大施加电压30V，2输出 | |||||||||||||||||||||||||||||
| 累计脉冲输出 | NPN开路集电极(与开关输出相同) | ||||||||||||||||||||||||||||||
| 迟滞 | 迟滞模式：可变(可从0设定)上下限比较模式②：固定(3digits) | ||||||||||||||||||||||||||||||
| 响应时间 | 1s以下 | ||||||||||||||||||||||||||||||
| 动作指示灯 | ON时灯亮OUT1：绿色OUT2：红色 | ||||||||||||||||||||||||||||||
| 耐环境 | 保护等级 | IP65 | |||||||||||||||||||||||||||||
| 使用温度范围 | 动作时：0～50°C；保存时：-25～85°C(但未结露) | ||||||||||||||||||||||||||||||
| 耐电压 | 外部端子与壳体间：AC1000V1分钟 | ||||||||||||||||||||||||||||||
| 绝缘阻抗 | 外部端子与壳体间：50MΩ以上 | ||||||||||||||||||||||||||||||
| 耐噪声 | 1000VP-P脉冲宽1μs，持续1ns | ||||||||||||||||||||||||||||||
| 导线规格 | M12接头(3m) | ||||||||||||||||||||||||||||||
注①：开关输出和累计脉冲输出是在初期设定时选择。
注②：上下限比较模式迟滞为3digits，故P1、P2或n1、n2之差要大于7个数值(1个数值是最小设定单位)。
-
