        精密型 伯努利吸盘 方形 圆形 半片 单芯 铝合金材质

        条件筛选：

        性价比 精密型
        精度等级 精密级
        吸盘材质 铝合金
        气源芯数 单芯
        种类筛选 伯努利吸盘

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型 本体材质
        WEL11 方形 单芯 铝合金
        WEL12 圆形
        WEL13 半片



        产品特点与优势
          ●产品根据伯努利原理进行设计，无需真空发生器、真空泵等外界真空辅助元件，
            接入压缩空气即可工作，尤其适合于吸附搬运受压易损产品，吸盘自带双接头，
            其一用于接入压缩空气，用于吸附，另外一组接入高压空气，用于破真空兼真空检测；
          ●吸附力大，可吸附高度高，吸放片反应频率快具备反吹功能，释放片反应快，
            提高设备运行速度可外接负压检测表，实时监测负压值及漏吸故障；
          ●破真空速度快，吸放频率高，有效提高产能；
          ●主体航空铝材质，抗震耐磨提高使用寿命，单一大芯设计。

         适用范围
            伯努利吸盘适用于搬运厚度薄和脆弱的工件，例：光伏行业太阳能电池、半导体行业
            晶圆运输、薄膜运输、平板、玻璃薄板、电路板、大表面积弹性工件等。

        工作原理
            伯努利吸盘是依靠平面表面和隔板之间的气流产生低压区域，大气压强把产品往吸盘方向压住 ，最终实现吸附功能。

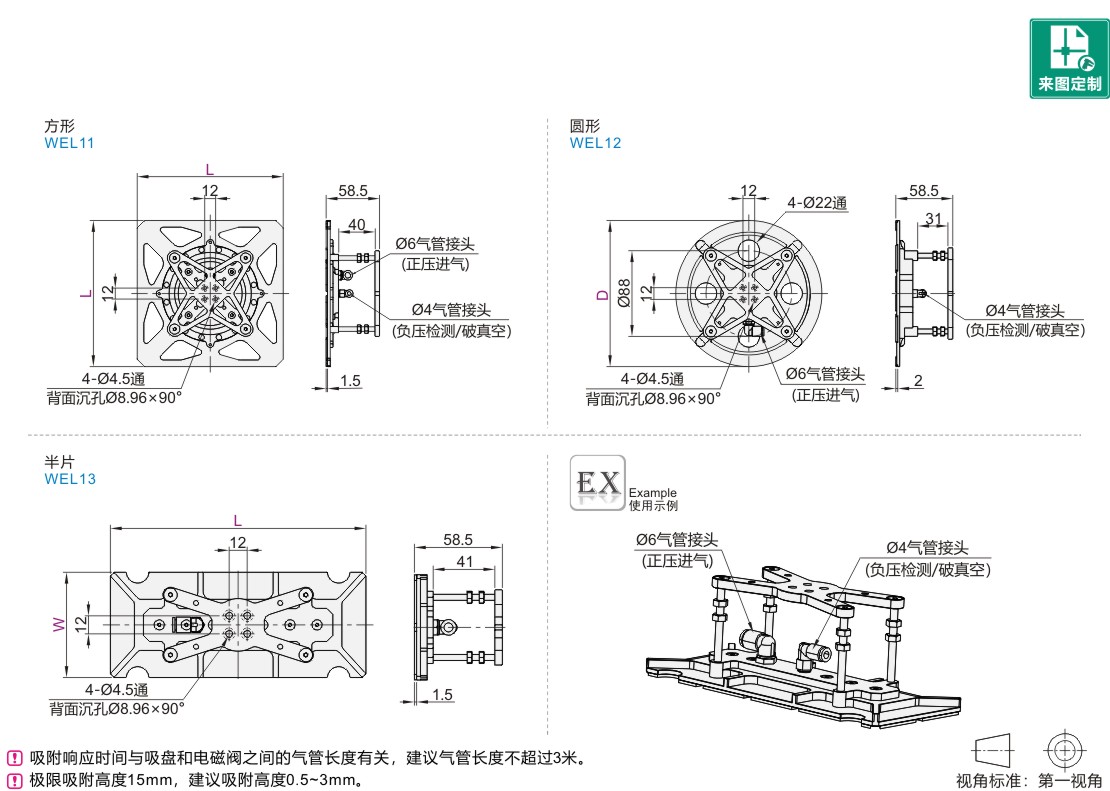

        参数图



        方形

        型号
        		 缓冲垫片材质
        		 侧向力
        N
        		 供气压力
        MPa
        		 真空压力
        KPa
        		 耗气量
        L/min
        		 噪音
        dB
        		 重量
        g
        代码 L
        WEL11 160 1(POM)
        2        (PEEK)
        3(海绵)        		 8.8 0.15~0.6 -1.5~-6 100 70 355
        170 9.2 360
        180 9.8 380



        圆形

        型号
        		 缓冲垫片材质
        		 侧向力
        N
        		 供气压力
        MPa
        		 真空压力
        KPa
        		 耗气量
        L/min
        		 噪音
        dB
        		 重量
        g
        代码 D
        WEL12 150 1(POM)
        2(PEEK)
        3(海绵)        		 10 0.15~0.6 -1.5~-6 100 70 380
        160 11 396
        180 12.8 440



        半片

        型号
        		 W
        		 缓冲垫片材质
        		 侧向力
        N
        		 供气压力
        MPa
        		 真空压力
        KPa
        		 耗气量
        L/min
        		 噪音
        dB
        		 重量
        g
        代码 L
        WEL13 150 50 1(POM)
        2(PEEK)
        3(海绵)        		 5.5 0.15~0.6 1.5~6 100 70 150
        170 70 6.3 240
        180 80 7.1 260
