标准型 真空吸具 海绵式/吸盘式
条件筛选：
性价比 标准型
种类筛选 真空吸具
类型 普通型
安装方式 内螺纹固定式
精度等级 普通级
接管位置 双侧端
接管方式 内螺纹接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图

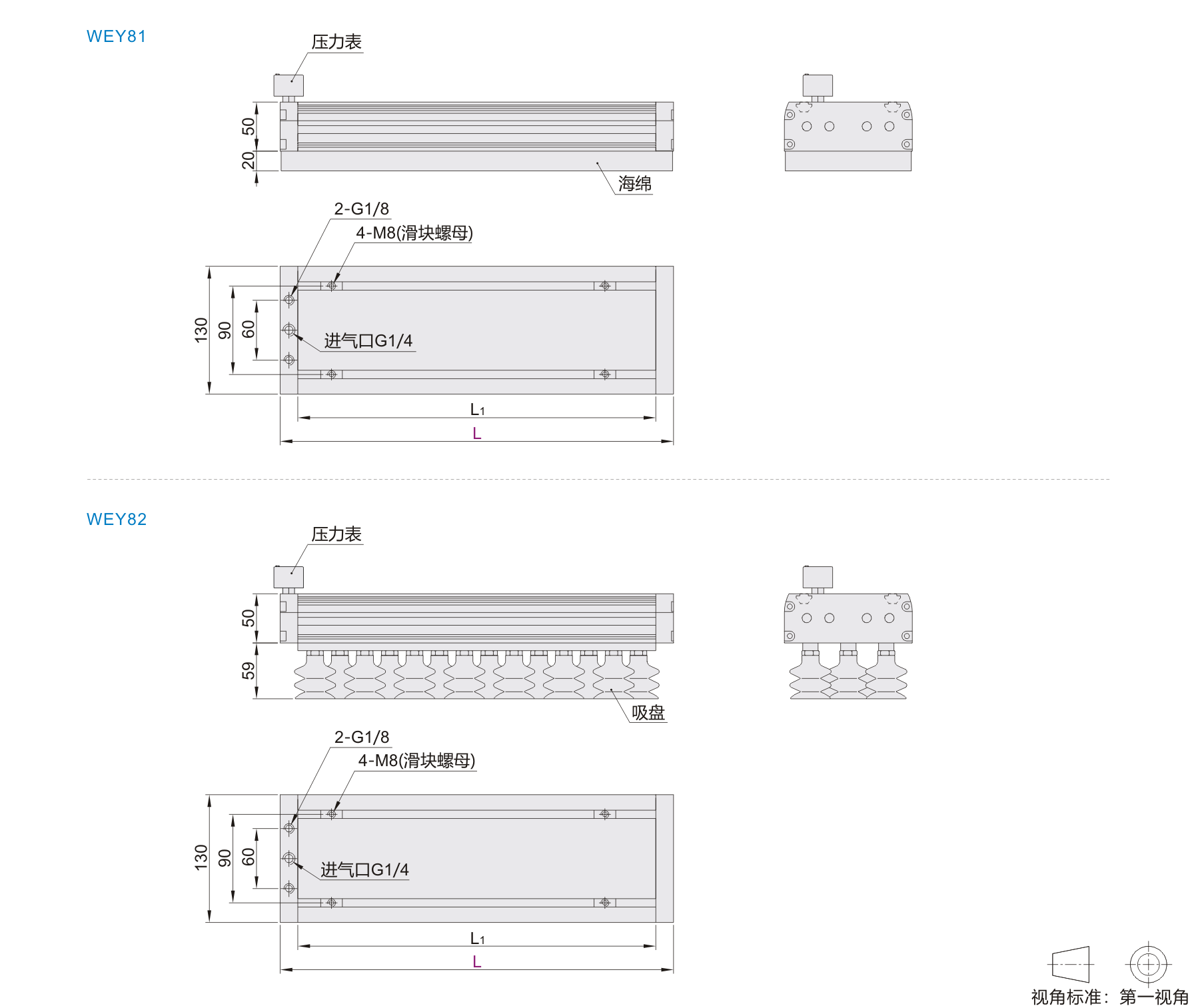

参数图
材质图
| 代码 | 类型 | 吸盘材质 | 附加功能 | |
| WEY81 | 真空吸具 | 海绵式 | 海绵 | 内置真空发生器、止回阀、压力表 |
| WEY82 | 吸盘式 | 丁腈橡胶 | ||
产品特点
● 通用型吸具，适用于搬运各种尺寸、形状、表面的工件；
● 可搬运各种材质的工件，如漆板、未经刨光的木方、包装箱/袋/罐、金属薄板、玻璃、塑料、CFRP等材质工件；
● 搬运透气性工件或有缝隙工件；
● 自身重量轻，适合机器人配套使用。

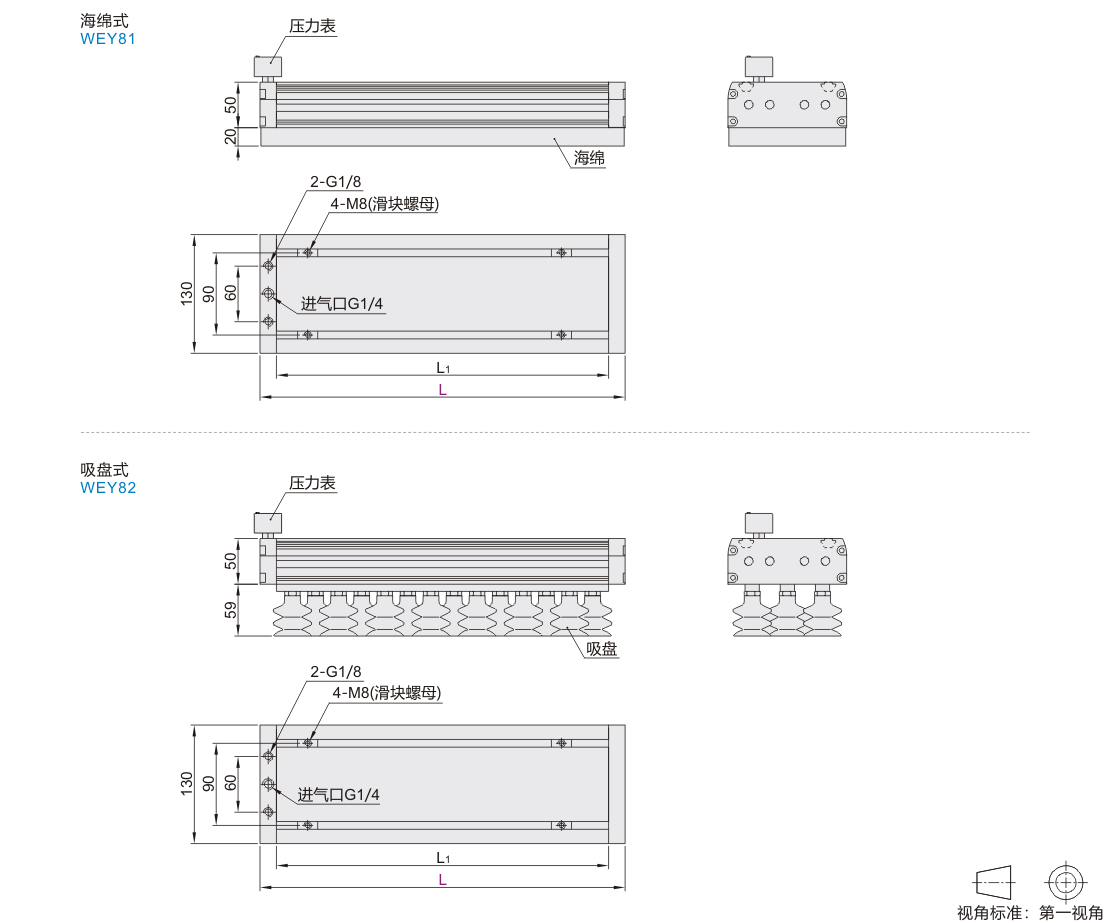

参数图
海绵式
| 型号 |
L1 |
吸力 (N) |
最大真空度 (Kpa) |
最大抽吸量 (L/Min) |
空气消耗量 (L/Min) |
重量 (Kg) |
|
| 代码 | L | ||||||
| WEY81 |
240 | 204 | 325 | -87 | 682 | 182 | 1.9 |
| 310 | 274 | 350 | 1050 | 273 | 2.3 | ||
| 415 | 379 | 550 | 2.5 | ||||
| 440 | 404 | 600 | 2.8 | ||||
| 550 | 514 | 680 | 1350 | 364 | 3.5 | ||
| 645 | 609 | 810 | 3.9 | ||||
| 800 | 764 | 1000 | 5.5 | ||||
吸盘式
| 型号 |
L1 |
吸力 (N) |
最大真空度 (Kpa) |
最大抽吸量 (L/Min) |
空气消耗量 (L/Min) |
重量 (Kg) |
|
| 代码 | L | ||||||
| WEY82 |
240 | 204 | 255 | -87 | 682 | 182 | 2.5 |
| 310 | 274 | 300 | 1050 | 273 | 3.2 | ||
| 415 | 379 | 450 | 3.4 | ||||
| 440 | 404 | 475 | 3.8 | ||||
| 550 | 514 | 580 | 1350 | 364 | 4.6 | ||
| 645 | 609 | 650 | 5.1 | ||||
| 800 | 764 | 780 | 7.7 | ||||
-
