同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 4 项未选择

      重置

      代码

      产品选型

      d

      吸盘类型

      缓冲形式

      缓冲行程

      图片仅供参考，请以已选的规格为准

        精密型 真空吸盘 组件 本体外螺纹连接 内螺纹接管型 带缓冲型

        条件筛选：

        性价比 精密型
        安装方式 带缓冲螺帽固定式
        精度等级 精密级
        吸盘材质 丁腈橡胶，硅胶
        吸盘种类 平形，带沟平形风琴形
        接管位置 顶端
        接管方式 内螺纹接头
        种类筛选 真空吸盘组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 安装连接方式 接管方式 吸盘类型
          J-WEY64 带缓冲型 本体外螺纹连接 内螺纹接管型
          		 平形
          带沟平形
          风琴形





          参数图



          选型表

          型号
          		 吸盘类型
          		 缓冲形式
          		 缓冲
          行程
          		 接管
          螺纹
          代码 盘径d
          J-WEY64 1.5                      平形
            31          (J-WEB31 丁腈橡胶)
            32          (J-WEB32 硅胶)
            33          (J-WEB33 导电性丁腈橡胶)
            34          (J-WEB34 导电性硅胶)          		 J(可回转型)
          K          (不可回转型)          		 3
          6
          		 M3
          2
          3.5
          4                  带沟平形
            41(J-WEB41 丁腈橡胶)
            42          (J-WEB42 硅胶)
            43(J-WEB43 导电性丁腈橡胶)
            44          (J-WEB44 导电性硅胶)
                           风琴形
            51          (J-WEB51 丁腈橡胶)
            52          (J-WEB52 硅胶)
            53          (J-WEB53 导电性丁腈橡胶)
            54(J-WEB54 导电性硅胶)          		 3
          6
          10
          15
          20          		 M5
          6
          8
          10
          13
          16

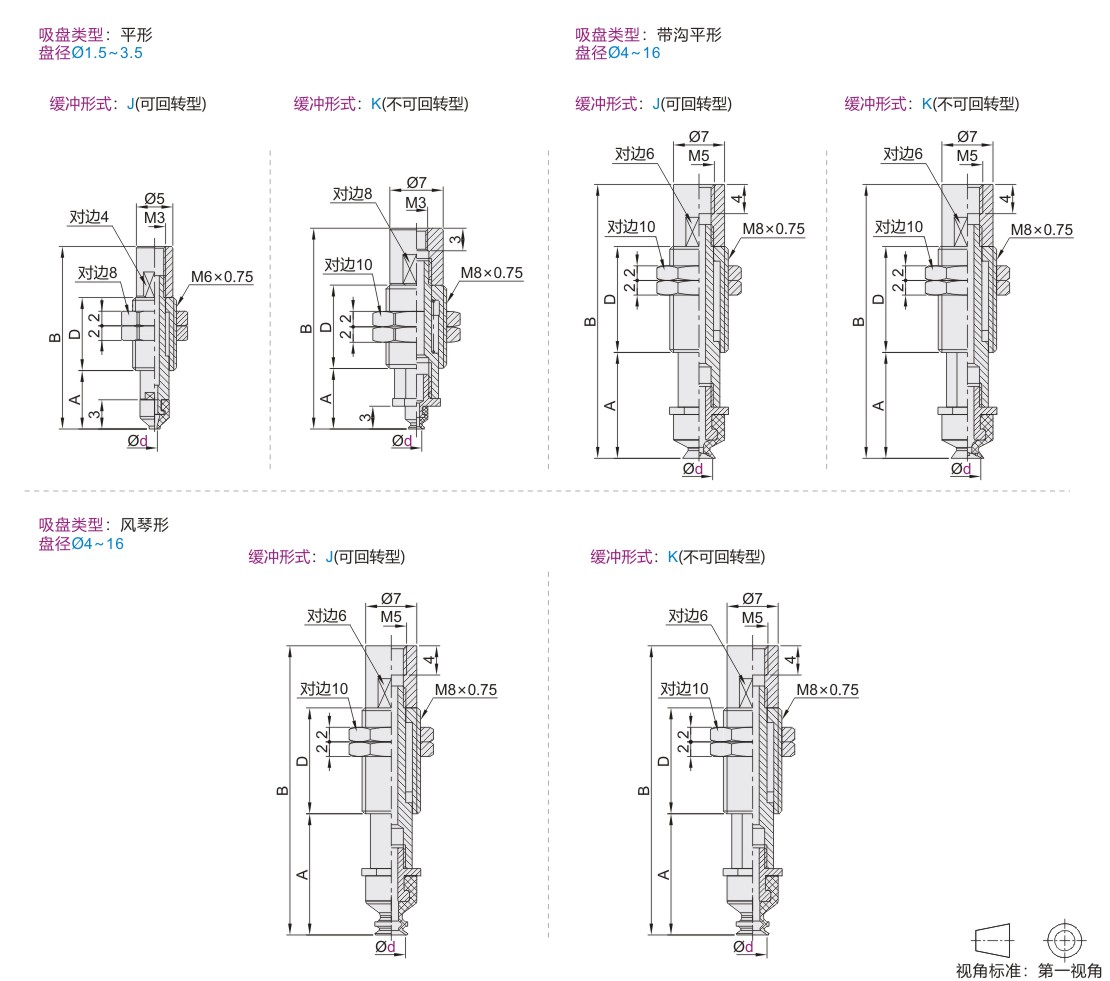

          盘径 缓冲行程 缓冲形式 A B D 安装螺纹
          1.5   2   3.5 3 J(可回转型) 7  24  10  M6
          6 10  31  14
          1.5   2   3.5 3 K(不可回转型) 8  26.5  11  M8
          6 11  33  14.5
          4   6   8 3  J(可回转型)
          K(不可回转型)          		 11(13) 30.5(32.5) 11
          6 14(16) 37(39) 14.5
          10 18(20) 47(49) 20.5
          15 36.5(38.5) 55(57) 10
          20 44(46) 62.5(64.5)
          10   13   16 3   J(可回转型)
           K(不可回转型)          		 12(15) 31.5(34.5) 11
          6 15(18) 38(41) 14.5
          10 19(22) 48(51) 20.5
          15 37.5(40.5) 56(59) 10
          20 45(48) 63.5(66.5)



          （）内的尺寸为风琴形尺寸。
