产品选型
规格
缓冲行程
图片仅供参考，请以已选的规格为准
标准型 扁平带肋真空吸盘组件 带缓冲型 直立配管弹簧型 内螺纹接管型
条件筛选：
性价比 标准型
安装方式 带缓冲螺帽固定式
精度等级 普通级
吸盘材质 聚氨脂
吸盘种类 扁平带肋
接管位置 顶端
接管方式 内螺纹接头
种类筛选 真空吸盘组件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 安装连接方式 | 接管方式 | 吸盘类型 |
| WEN10 | 带缓冲型 | 直立配管弹簧型 | 内螺纹接管型 | WEA10 |
参数图
选型表
| 型号 |
缓冲行程 |
配管尺寸 |
支架安装螺纹 |
|
| 代码 | 规格 | |||
| WEN10 |
30 | 10 20 30 50 | G1/8内螺纹 | M16×1 |
| 40 | ||||
| 50 | ||||
| 60 | ||||
| 70 | ||||
| 80 | 30 | M20×1 | ||

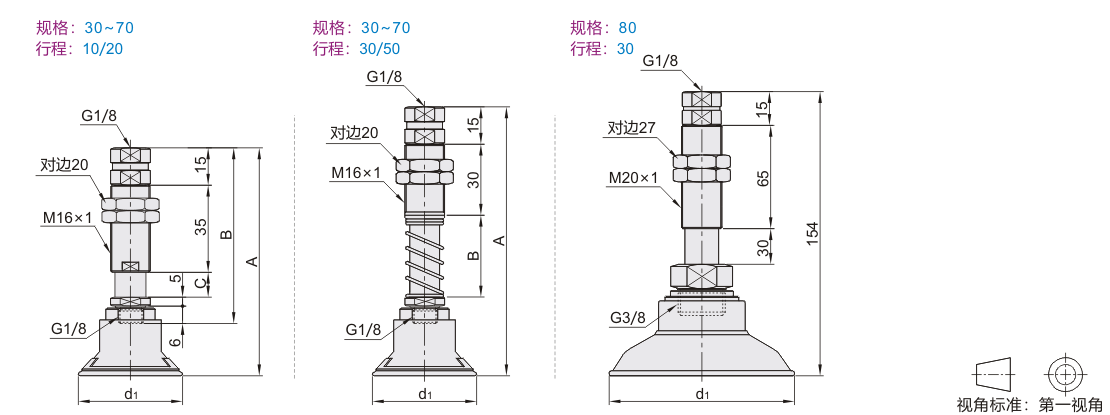

| 规格 | 缓冲行程 | d1 | A | B | C |
| 30 | 10 | 34 | 86 | 71 | 10 |
| 20 | 96 | 81 | 20 | ||
| 30 | 120 | 50 | — | ||
| 50 | 140 | 70 | |||
| 40 | 10 | 42 | 89 | 71 | 10 |
| 20 | 99 | 81 | 20 | ||
| 30 | 123 | 50 | — | ||
| 50 | 143 | 70 | |||
| 50 | 10 | 54 | 96 | 71 | 10 |
| 20 | 106 | 81 | 20 | ||
| 30 | 130 | 50 | — | ||
| 50 | 150 | 70 | |||
| 60 | 10 | 64 | 99 | 71 | 10 |
| 20 | 109 | 81 | 20 | ||
| 30 | 133 | 50 | — | ||
| 50 | 153 | 70 | |||
| 70 | 10 | 74 | 100 | 71 | 10 |
| 20 | 110 | 81 | 20 | ||
| 30 | 134 | 50 | — | ||
| 50 | 154 | 70 | |||
| 80 | 30 | 87 | — | — |
-
