        金属钣金吸盘 椭圆波纹带槽

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        安装方式 顶部螺纹安装
        精度等级 普通级
        吸盘材质 丁腈橡胶
        吸盘种类 椭圆波纹形带槽
        种类筛选 真空吸盘

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 吸盘材质
          WEA54 椭圆波纹带槽 丁腈橡胶(NBR)



          特点
          ● 吸盘底部特殊凹槽结构，适用于油性表面、防滑性能好；
          ● 用于搬运金属薄板，具有良好水平和横向抓取力；
          ● 适用于不同形状、尺寸工件。



          参数图



           选型表

          型号
          		 螺纹
          		 吸力
          (N)          		 侧向力
          (N)          		 油性表面
          侧向力(N)          		 内部体积
          ( cm³)
          代码 规格
          WEA54   60(60×30) FG01(内接螺纹G1/8)
          FG02(内接螺纹G1/4)
          MG02(外接螺纹G1/4)          		 38  73  42  10.5
            80(80×40) 65  153  74  21.8
          110(110×55) FG02(内接螺纹G1/4)
          MG02(外接螺纹G1/4)          		 110  299  124  53.1



          上表吸力、侧向力为测量工件表面光滑、干燥，真空度-60KPa条件下的值，以上数值不包括安全系数。根据工件表面状况不同，数值可能会有所变化。

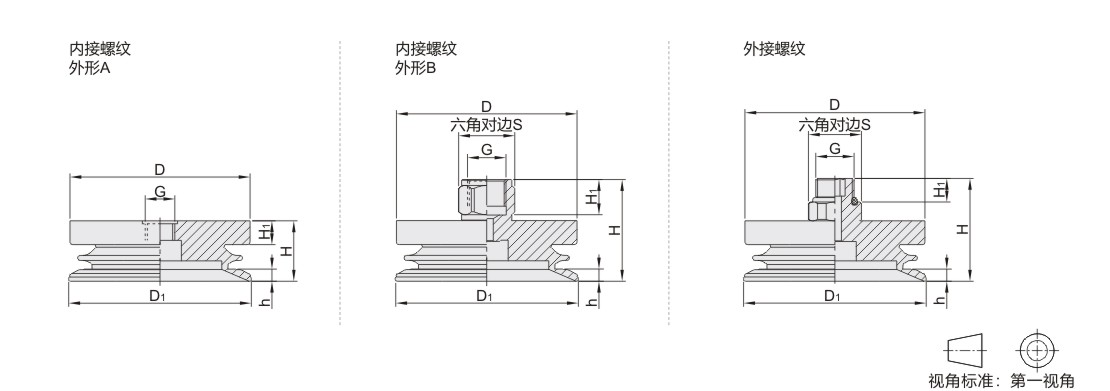

           尺寸表

             规格 螺纹 D H H1 G S D1 h 连接方式 外形   重量(g)
          60  FG01  62  20  6.7 G1/8 — 63  7 内接螺纹 A 27.61
          FG02  34.5  8 G1/4 17 B 34.81
          MG02  33.8  外接螺纹 — 33.82
          80  FG01  67  23.2  6.7 G1/8 — 82  9 内接螺纹 A 35.29
          FG02   37.2   8  G1/4 17 B 42.49
          MG02  37  外接螺纹 — 41.5
          110  FG02  96.5  28.5  6.7 — 112 13 内接螺纹 A 86.44
          MG02  42.3   8  17 外接螺纹 — 92.09
