        金属钣金吸盘 椭圆扁平带槽

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        安装方式 顶部螺纹安装
        精度等级 普通级
        吸盘材质 丁腈橡胶
        吸盘种类 椭圆扁平带槽
        种类筛选 真空吸盘

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 吸盘材质
          WEA52 椭圆扁平带槽 丁腈橡胶(NBR)



          特点
          ● 吸盘底部特殊凹槽结构，适用于油性表面、防滑性能好；
          ● 用于搬运金属薄板，具有良好水平和横向抓取力；
          ● 适用于不同形状、尺寸的工件。



          参数图



           选型表

          型号
          		 螺纹
          		 吸力
          (N)
          		 侧向力
          (N)
          		 油性表面
          侧向力(N)
          		 内部体积
          (cm3)
          代码    规格
          WEA52 50(50 ×16) FG01(内接螺纹G1/8)
          FG02(内接螺纹G1/4)
          MG02(外接螺纹G1/4)          		 31  24  12 2
          60(60×23) 57  37  33 3
          80(80×40) 122  96  64 7
          90(90×30) 140  110  100 10.7
          100(100×50) FG02(内接螺纹G1/4)
          MG02(外接螺纹G1/4)          		 217  181  121  20
          120(120 ×60) 312  254  170   35



          上表吸力、侧向力为测量工件表面光滑、干燥，真空度-60KPa条件下的值，以上数值不包括安全系数。根据工件表面状况不同，数值可能会有所变化。

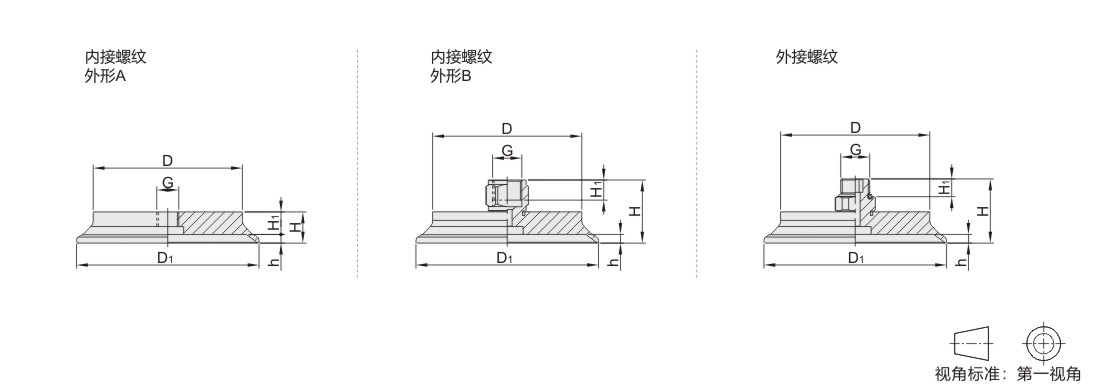

           尺寸表

          规格 螺纹 D H H1 G  D1 h 连接方式 外形 重量(g)
          50 FG01 45  18.5  15  G1/8   50   3 内接螺纹 A 16.82
          FG02 32.5  8  G1/4 B 23.03
          MG02 34.9  外接螺纹 — 24.02
          60 FG01 54.4  12.2  9  G1/8   62.4  2.5 内接螺纹 A 10.96
          FG02 26.2  8  G1/4 B 17.17
          MG02 28.6  外接螺纹 — 18.16
          80 FG01 67  14  10  G1/8   82   4 内接螺纹 A 26.18
          FG02 28  8  G1/4 B 32.39
          MG02 30.4  外接螺纹 — 33.38
          90 FG01 85  12  10  G1/8   92    3  内接螺纹 A 32.46
          FG02 26  8    B 38.67
          MG02 28.4  G1/4 外接螺纹     — 39.66
          100 FG02 88  31  9  102   5  内接螺纹 B 59.42
          MG02 32  8  外接螺纹 — 58.45
          120 FG02 99  32.5  9  123   6  内接螺纹 B 76.39
          MG02 33.5  8  外接螺纹 — 75.42
