金属钣金吸盘 扁平带槽
品牌名称：
怡合达
条件筛选：
性价比 经济型
安装方式 顶部螺纹安装
精度等级 普通级
吸盘材质 丁腈橡胶
吸盘种类 扁平带槽
种类筛选 真空吸盘
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 吸盘材质 |
| WEA51 | 扁平带槽 | 丁腈橡胶(NBR) |
特点
● 吸盘底部特殊凹槽结构，适用于油性表面、防滑性能好；
● 用于搬运金属薄板，具有良好水平和横向抓取力；
● 适用于不同形状、尺寸的工件。

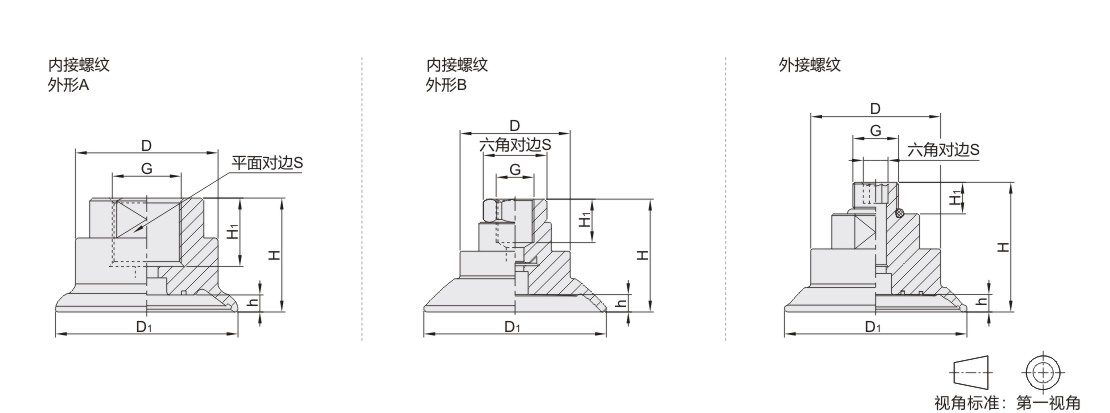

参数图
选型表
上表吸力、侧向力为测量工件表面光滑、干燥，真空度-60KPa条件下的值，以上数值不包括安全系数。根据工件表面状况不同，数值可能会有所变化。
尺寸表
| 规格 | 螺纹 | D | H | H1 | G | D1 | S | h | 连接方式 | 外形 | 重量(g) | |||
| 30 | FG02 | 25.3 | 20.1 | 12 | G1/4 | 32 | 17 | 3 | 内接螺纹 | A | 11.31 | |||
| MG02 | 30.1 | 8 | 6 | 外接螺纹 | — | 15.99 | ||||||||
| 40 | FG02 | 25.4 | 21.7 | 12 | 42 | 17 | 3.9 | 内接螺纹 | A | 13.29 | ||||
| MG02 | 31.7 | 8 | 6 | 外接螺纹 | — | 17.97 | ||||||||
| 50 | FG02 | 37 | 36 | 15 | 52.5 | 20 | 4.6 | 内接螺纹 | B | 46.92 | ||||
| FG03 | 28 | G3/8 | 22 | A | 30.9 | |||||||||
| MG02 | 38 | 10 | G1/4 | 6 | 外接螺纹 | — | 39.1 | |||||||
| 60 | FG02 | 38 | 39 | 15 | 63 | 20 | 6 | 内接螺纹 | B | 53.76 | ||||
| FG03 | 31 | G3/8 | 22 | A | 37.74 | |||||||||
| MG02 | 41 | 10 | G1/4 | 6 | 外接螺纹 | — | 45.94 | |||||||
| 80 | FG02 | 40 | 43 | 15 | 83 | 20 | 7.6 | 内接螺纹 | B | 70.01 | ||||
| FG03 | 35 | G3/8 | 22 | A | 53.99 | |||||||||
| MG02 | 45 | 10 | G1/4 | 6 | 外接螺纹 | — | 62.19 | |||||||
| 100 | FG02 | 44 | 15 | 103 | 20 | 9.5 | 内接螺纹 | B | 82.26 | |||||
| FG03 | 36 | G3/8 | 22 | A | 66.24 | |||||||||
| MG02 | 46 | 10 | G1/4 | 6 | 外接螺纹 | — | 74.44 | |||||||
| 125 | FG02 | 50.8 | 51 | 15 | 128 | 20 | 12.5 | 内接螺纹 | B | 141.01 | ||||
| FG03 | 43 | G3/8 | 22 | A | 124.99 | |||||||||
| MG02 | 53 | 10 | G1/4 | 6 | 外接螺纹 | — | 133.19 | |||||||
-
