代码
参数选型
形状
产品选型
D
图片仅供参考，请以已选的规格为准
怡合达自营 精密型 球阀 单手柄型 快速接头型 直管接头型 直管型 弯管型 快插型
条件筛选：
性价比 精密型
主体材质 黄铜+PBT
工作温度 0~60℃
允许流体 空气、水
密封材质 NBR
工作压力(MPa) -0.1~1
接管类型 快插型
连接类型 外螺纹
种类筛选 单手柄型球阀
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |||
| 树脂主体 | 金属主体 | ||||
| J-XYK01 | 快速接头型 | 单手柄型 | 直管接头型 | PBT | 黄铜 （无电解镀镍） |
| J-XYK06 | 直管型 | ||||
| J-XYK11 | 弯管型 | ||||

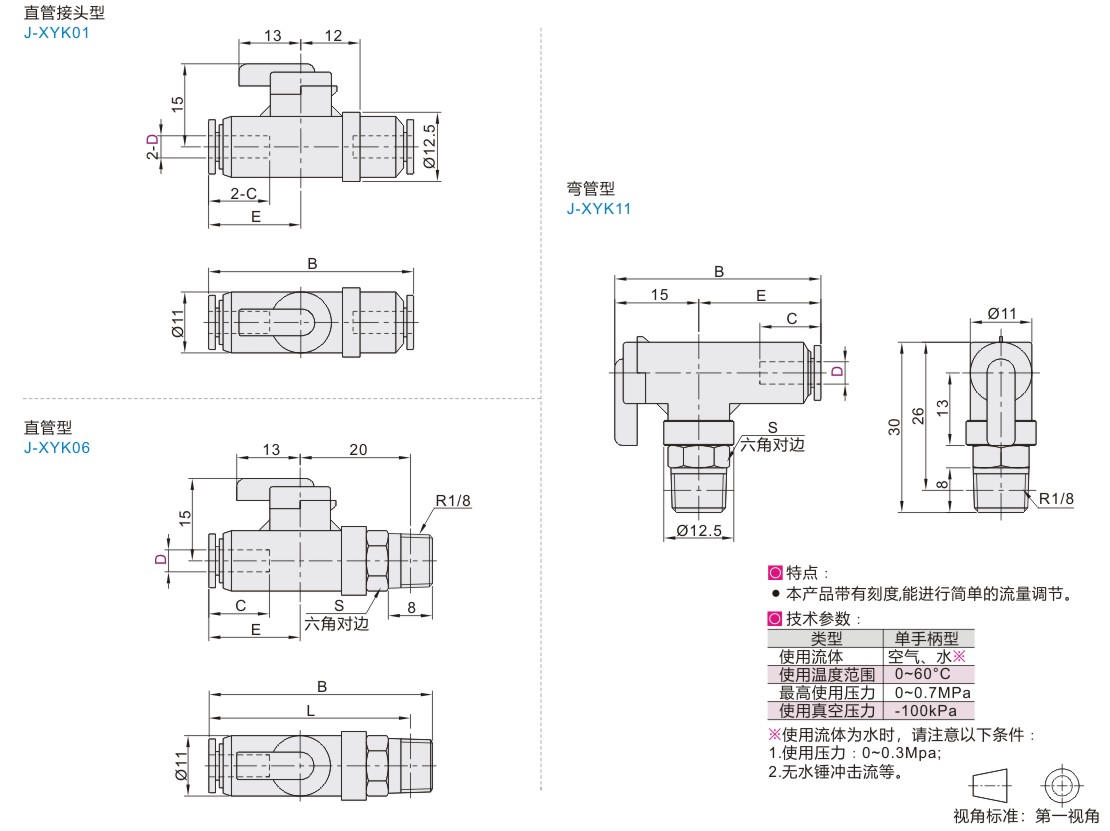

参数图
直管接头型
| 型号 | B | C | E | 有效截面积 （mm²) |
重量 （g） |
|
| 代码 | D | |||||
| J-XYK01 | 4 | 37 | 9.5 | 17 | 3.4 | 12 |
| 6 | 40.5 | 12 | 17.5 | 10.3 | 12.5 | |
直管型
| 型号 | B | L | C | E | S | 有效截面积 （mm²) |
重量 （g） |
|
| 代码 | D | |||||||
| J-XYK06 | 4 | 41 | 37 | 9.5 | 17 | 10 | 3.8 | 14.5 |
| 6 | 41.5 | 37.5 | 12 | 17.5 | 10.3 | 15 | ||
弯管型
| 型号 | B | C | E | S | 有效截面积 （mm²) |
重量 （g） |
|
| 代码 | D | ||||||
| J-XYK11 | 4 | 36.5 | 9.5 | 21.5 | 10 | 4 | 20 |
| 6 | 39.5 | 12 | 24.5 | 8 | |||
-
