D
公称型号
图片仅供参考，请以已选的规格为准
怡合达自营 精密型 球阀 双手柄型 快速接头型 直管接头型 直管型 弯管型 无螺纹型 快插型
条件筛选：
性价比 精密型
主体材质 黄铜+PPS
工作温度 0~60℃
允许流体 空气、水
密封材质 NBR
工作压力(MPa) -0.1~1
种类筛选 双手柄型球阀
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图

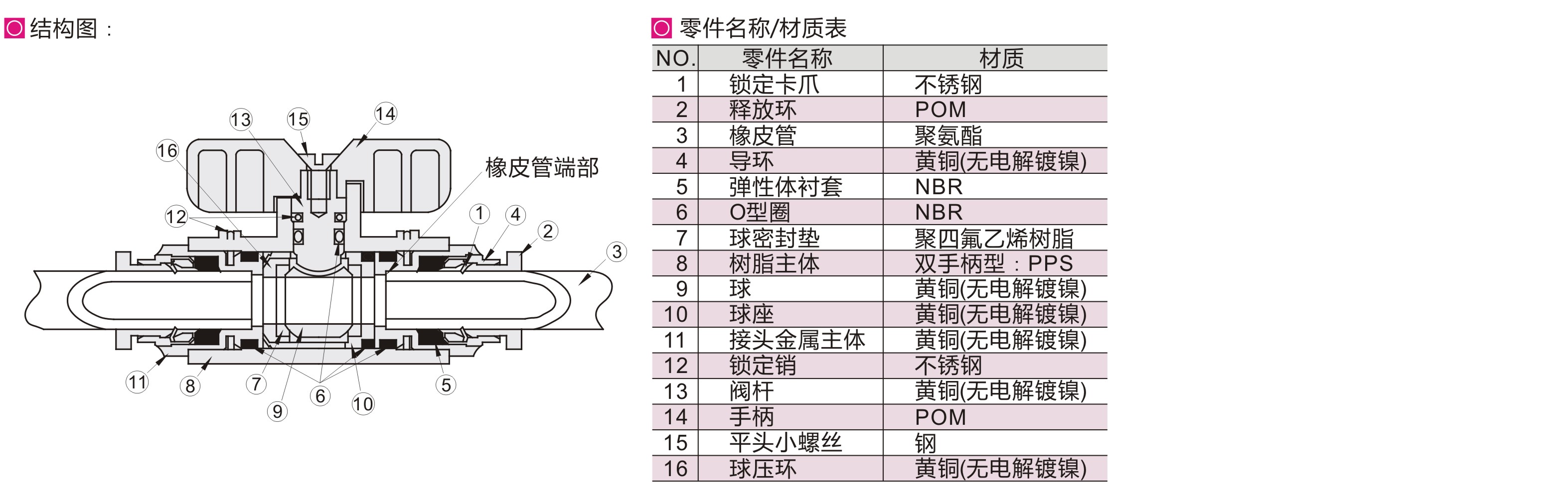

材质图
| 代码 | 类型 | 材质 | |||
| 树脂主体 | 金属主体 | ||||
| J-XYK51 | 快速接头型 | 双手柄型 | 直管接头型 | PPS | 黄铜 （无电解镀镍） |
| J-XYK56 | 直管型 | ||||
| J-XYK61 | 弯管型 | ||||

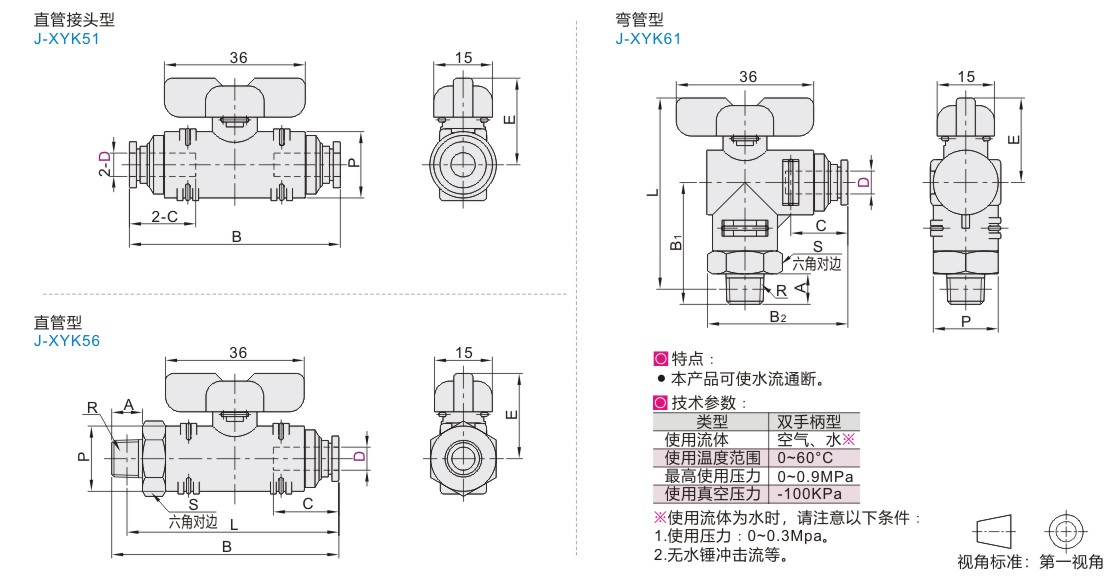

参数图
直管接头型
| 型号 |
B | P | C | E | 有效截面积 （mm²) |
重量 （g） |
|||||||||||||||||||||||||||||||||
| 代码 | D | ||||||||||||||||||||||||||||||||||||||
| J-XYK51 | 6 | 54.5 | 17 | 17 | 22 | 10.7 | 45 | ||||||||||||||||||||||||||||||||
| 8 | 56 | 18.5 | 21.7 | 40.5 | |||||||||||||||||||||||||||||||||||
| 10 | 66 | 24 | 21 | 25 | 41 | 102.5 | |||||||||||||||||||||||||||||||||
| 12 | 69 | 23.5 | 55.9 | 98 | |||||||||||||||||||||||||||||||||||
直管型
| 型号 |
公称型号 | R | A | B | L | P | C | E | S | 有效截面积 （mm²) |
重量 （g） |
||||||||||||||||||||||||||||
| 代码 | D | ||||||||||||||||||||||||||||||||||||||
| J-XYK56 | 6 | 1 | R1/8 | 8 | 59 | 55 | 17 | 17 | 3.14 | 17 | 12.7 | 55.5 | |||||||||||||||||||||||||||
| 2 | R1/4 | 11 | 62 | 56 | 12.8 | 58.5 | |||||||||||||||||||||||||||||||||
| 8 | 1 | R1/8 | 8 | 60 | 18.5 | 22 | 53.5 | ||||||||||||||||||||||||||||||||
| 2 | R1/4 | 11 | 63 | 57 | 23.1 | 56.5 | |||||||||||||||||||||||||||||||||
| 10 | 74 | 70 | 24 | 21 | 37.8 | 24 | 39.9 | 130 | |||||||||||||||||||||||||||||||
| 3 | R3/8 | 12 | 75 | 69 | 41.3 | 132.5 | |||||||||||||||||||||||||||||||||
弯管型
| 型号 |
公称型号 | R | A | B1 | B2 | L | P | C | E | S | 有效截面积 （mm²) |
重量 （g） |
|||||||||||||||||||||||||||
| 代码 | D | ||||||||||||||||||||||||||||||||||||||
| J-XYK61 | 6 | 1 | R1/8 | 8 | 32 | 37 | 50 | 17 | 17 | 22 | 17 | 5 | 56.5 | ||||||||||||||||||||||||||
| 2 | R1/4 | 11 | 35 | 51 | 59.5 | ||||||||||||||||||||||||||||||||||
| 8 | 1 | R1/8 | 8 | 32 | 38 | 50 | 18.5 | 6 | 54 | ||||||||||||||||||||||||||||||
| 2 | R1/4 | 11 | 35 | 51 | 57.5 | ||||||||||||||||||||||||||||||||||
| 10 | 43.5 | 45 | 62.5 | 24 | 21 | 25 | 24 | 8.5 | 133 | ||||||||||||||||||||||||||||||
| 3 | R3/8 | 12 | 44.5 | 63 | 9 | 135.5 | |||||||||||||||||||||||||||||||||
技术参数
-
