        怡合达自营 精密型  手动阀 单边螺纹型 外螺纹 快插型

        条件筛选：

        性价比 精密型
        类型 手控阀门
        主体材质 PBT
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~0.7
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 球阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            主体 螺纹部 脱离环部
            J-XZK01 外螺纹 单边螺纹型 右边螺纹型 PBT 黄铜 POM 镀镍
            J-XZK02 左边螺纹型

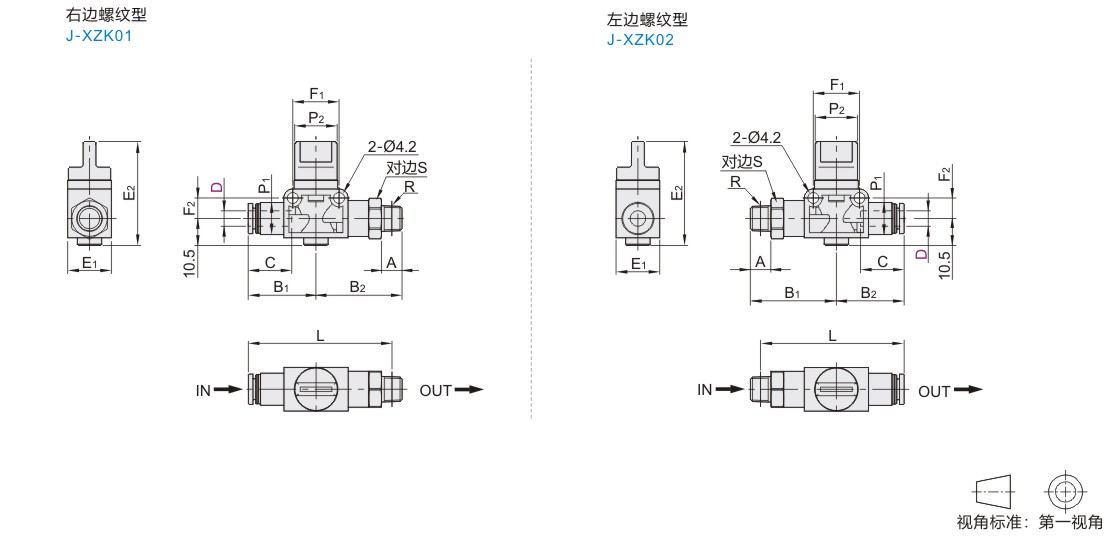

            参数图



             选型表

            型号 公称
            型号            		 阀选择 R A E1 E2 L P1 P2 C B1 B2 S F1 F2 有效断面积
            （mm2)            		 重量
            (g)
            代码 D

            右边螺纹型

            J-XZK01

            		 6 1 2(二通阀)
            3(三通阀)            		 R1/8 8 17 40.5 55.9 12.5 16.5 17 26.4 33.5 14 18 8 7.5 34
            2 R1/4 11 56.8 36.5 7.7 40
            3 R3/8 12 58.3 38.3 17 7.5 53
            8 1 R1/8 8 57.2 15 18.1 27.7 33.5 14 8.7 35
            2 R1/4 11 58.2 36.5 8.9 41
            3 R3/8 12 59.7 38.3 17 8.6 54
            10 2 R1/4 11 21 41 68.7 17.5 19.5 20.2 32.2 42.5 24 11 16.2 62
            3 R3/8 12 69.4 43.5 16 71
            4 R1/2 15 70.5 46.5 21 15.7 93
            12 2 R1/4 11 71.4 21 23.4 34.9 42.5 17 16.3 66
            3 R3/8 12 72.1 43.5 16.3 74
            4 R1/2 15 73.2 46.5 21 16.1 96

            左边螺纹型

            J-XZK02

            		 6 1 R1/8 8 17 40.5 55.9 12.5 16.5 17 33.5 26.4 14 18 8 8.3 34
            2 R1/4 11 56.8 36.5 8.5 40
            3 R3/8 12 58.3 38.3 17 8.2 53
            8 1 R1/8 8 57.2 15 18.1 33.5 27.7 14 8.9 35
            2 R1/4 11 58.2 36.5 41
            3 R3/8 12 59.7 38.3 17 54
            10 2 R1/4 11 21 41 68.7 17.5 19.5 20.2 42.5 32.2 24 11 16.6 62
            3 R3/8 12 69.4 43.5 16.9 71
            4 R1/2 15 70.5 46.5 21 16.5 93
            12 2 R1/4 11 71.4 21 23.4 42.5 34.9 17 17 66
            3 R3/8 12 72.1 43.5 17.1 74
            4 R1/2 15 73.2 46.5 21 16.8 96
