        怡合达自营 精密型  手动阀 换向阀  变径 快插型 无螺纹型

        条件筛选：

        性价比 精密型
        类型 快插型
        主体材质 含玻璃的PBT
        形状 变径
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~0.7
        接管类型 快插型
        连接类型 无螺纹
        种类筛选 手动换向阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        材质图

        参数图

        材质图
        代码 类型 材质
        主体 脱离环部
        J-XZL01 变径 换向阀 含玻璃PBT POM

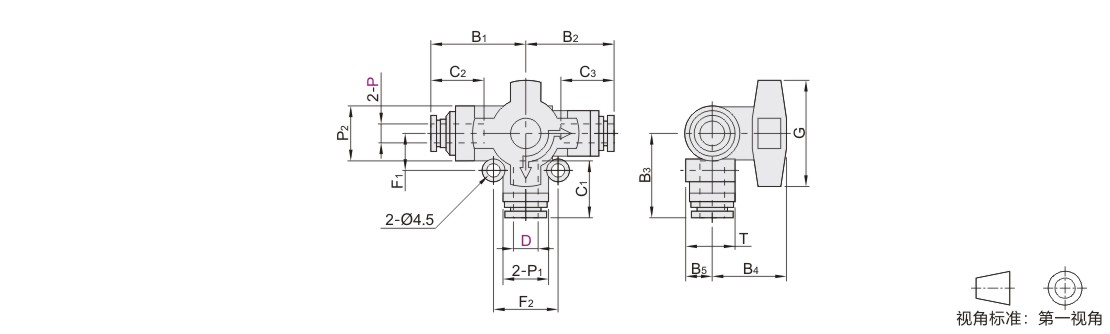

        参数图



        选型表

        型号 P C1 C2 C3 B1 B2 B3 B4 B5 T F1 F2 P1 P2 G 有效断面积
        (mm2)        		 重量
        (g)
        代码 D
        J-XZL01 6 6 16.9 17 16.9 26.9 28.8 27 23.8 8.9 16.2 12 20 14.5 17.8 34.5 9 52
        8 6 18.4 26.9 11 53
        8 18.2 18.4 28.5 28.7 17 52
        10 10 21.2 20.7 21.2 36.1 36.5 34.8 28 11.9 22.4 15 25 21 23.8 44 24 124
        12 10 23.4 35 24.5 125
        12 23.3 23.4 36.6 36.7 34.5 120
