        怡合达自营 精密型  快速排气阀 带排气节流阀 标准型 快插型 外螺纹 铝合金材质

        条件筛选：

        性价比 精密型
        主体材质 铝合金
        形状 带排气节流阀
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~0.7
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 快速排气阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质
            J-XZN01 标准型 带排节气流阀 铝合金

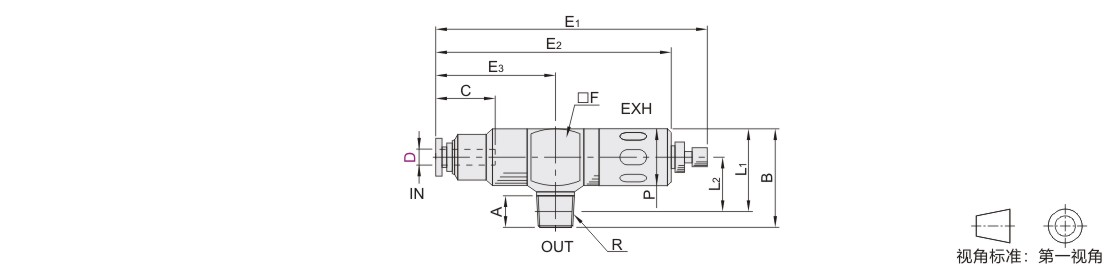

            参数图



            选型表

            型号 公称
            型号
            		 R
            		 A
            		 B
            		 L1
            		 L2
            		 P
            		 C
            		 E1 E2
            		 E3
            		 F
            		 有效断面积（mm2)
            		 重量
            (g)
            代码 D max min IN→OUT OUT→EX
            J-XZN01 4 1 R1/8 8 25.5 21.5 14 15 10.9 66.7 61.8 54.3 23.8 15 4 8 23
            6 1 R1/8 8 29 25 16 18 11.7 77.4 71.6 63.1 28.1 18 9 15 35
            2 R1/4 11 31 37
            8 1 R1/8 8 29 18.2 82.7 76.9 68.4 33.4 12 39
            2 R1/4 11 31 41
            10 2 R1/4 11 40.5 34.5 22 25 20.7 112.7 105.3 95.8 42.8 25 24 31 97
            3 R3/8 12 34.2 21.7 25 98
            4 R1/2 15 42.5 42.5 21.8 27 34 102
