        怡合达自营 精密型  快速排气阀 带快装配接头 标准型 快插型 外螺纹 铝合金材质

        条件筛选：

        性价比 精密型
        主体材质 铝合金
        形状 带快装配接头
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~0.7
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 快速排气阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质
            J-XZN11 标准型 带快装配接头 铝合金

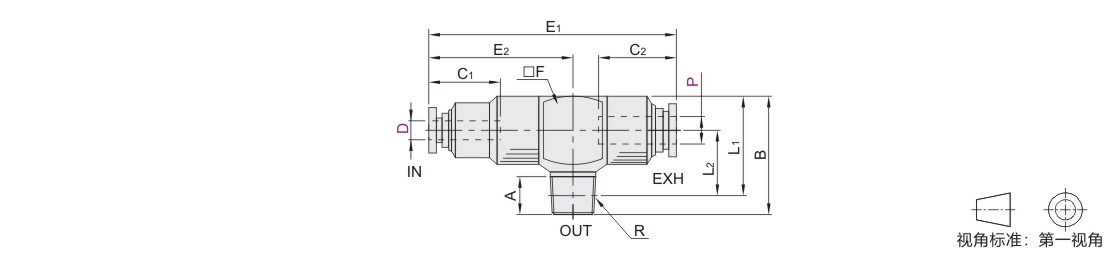

            参数图



            选型表

            型号 P 公称
            型号            		 R A B L1 L2 C1 C2 E1 E2 F 有效断面积（mm2) 重量
            (g)
            代码 D IN→OUT OUT→EX
            J-XZN11 4 8 1 R1/8 8 25.5 21.5 14 10.9 18.2 46.5 23.8 15 4 9 19
            6 10 29 25 16 11.7 20.7 54.4 28.1 18 9 16 27
            2 R1/4 11 29
            8 1 R1/8 8 31 18.2 59.7 33.4 12 31
            2 R1/4 11 33
            10 12 40.5 34.5 22 20.7 22.3 74.6 42.8 25 24 34 69
            3 R3/8 12 34.2 21.7 25 35 72
            4 R1/2 15 42.5 34.3 21.8 27 37 77
