      型号：

      型号筛选

      未生成型号，还有 3 项未选择

      重置

      代码

      产品选型

      D

      P

      阀体类型

      图片仅供参考，请以已选的规格为准

        怡合达自营 经济型 手动阀 S款 两端接管型  快插型（等径）

        条件筛选：

        主体材质 PBT
        形状 两端接管型
        款式 S款
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~1
        接管类型 快插型（等径）
        连接类型 无螺纹
        种类筛选 手动阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            主体 脱离环部
            XZL36 两端接管型 PBT POM

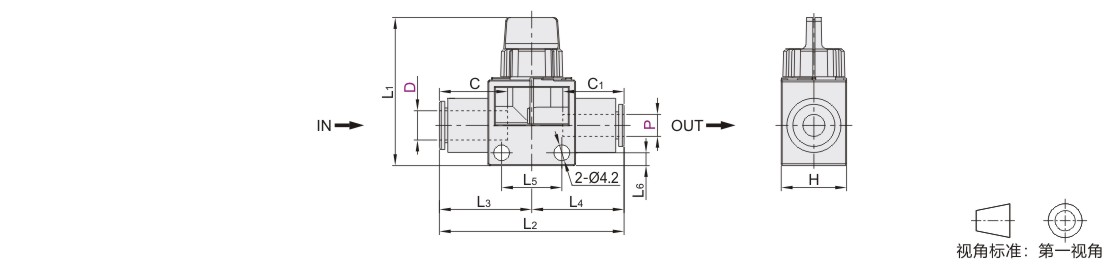

            参数图



            选型表

            型号 P 阀体类型 H L1 L2 L3 L4 L5 L6 C C1 有效截面积(mm2) 重量
            (g)
            代码 D 二通阀 三通阀
            XZL36 4 4 2
            (二通阀)
            3
            (三通阀)            		 18 41 45.6 22.8 22.8 16.5 3.5 15.8 15.8 3.4 1.2 15
            6 4 47.2 23.6 23.6 16.8 5.1
            6 16.8 7.2 16
            8 6 50.6 25.3 25.3 18.7 9
            8 18.7 9.7 17
            10 8 22 46 58.5 29.4 29.1 21.5 4 20.8 13.7 3.2 28
            10 58.8 29.4 20.8 16.1 29
            12 10 60.8 30.4 30.4 21.8 17 31
            12 60 21.8 17.5 32
