      阀体类型

      图片仅供参考，请以已选的规格为准

        怡合达自营 经济型 手动阀 S款 两端螺纹型 外螺纹型

        条件筛选：

        主体材质 黄铜+PBT
        形状 两端螺纹型
        款式 S款
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~1
        连接类型 外螺纹
        种类筛选 手动阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            主体 螺纹部 脱离环部
            XZL37 两端螺纹型 外螺纹型 黄铜+PBT 黄铜 POM

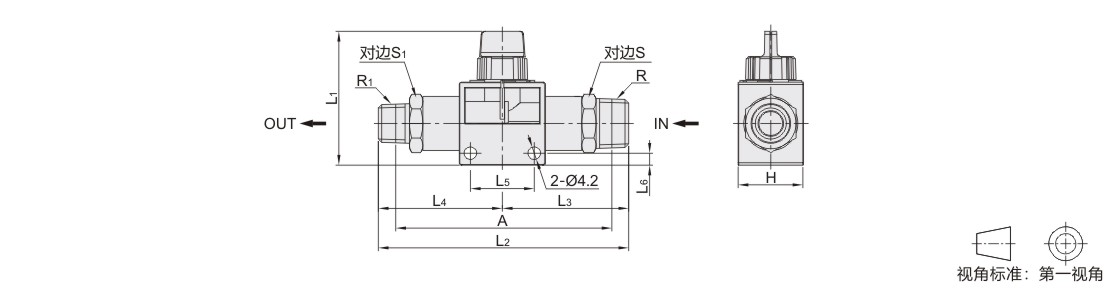

            参数图



            选型表

            型号 阀体类型 R R1 H L1 L2 L3 L4 L5 L6 A S S1 有效截面积(mm2) 重量
            (g)
            代码 规格 二通阀 三通阀
            XZL37 55  2
            (二通阀)
            3
            (三通阀)            		 M5 M5 18  41  58.2  29.1  29.1  16.5  3.5  51  10  10  2  1.2  23
            15  R1/8 61.6  32.6  29  54  12  12  26
            11  R1/8 65.2  32.6  57  8.6  30
            21  R1/4 71.6  39  62  14  14  9  39
            22  R1/4 78  39  66  9.7  47
            32  R3/8 22  46  85.1  44.3  40.8  21.5  4  73  17  17  13.7  3.2  65
            33  R3/8 88.6  44.3  76  16.1  72
            43  R1/2 93  48.7  79  22  19  15.1  90
            44  R1/2 97.4  48.7  81  22  17.5  101
