      产品选型

      D

      公称型号

      阀体类型

      通气方向

      图片仅供参考，请以已选的规格为准

        怡合达自营 经济型 手动阀 S款 单边螺纹型 快插型

        条件筛选：

        主体材质 黄铜+PBT
        形状 单边螺纹型
        款式 S款
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~1
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 手动阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            主体 螺纹部 脱离环部
            XZL38 单边螺纹型 外螺纹型 黄铜+PBT 黄铜 POM

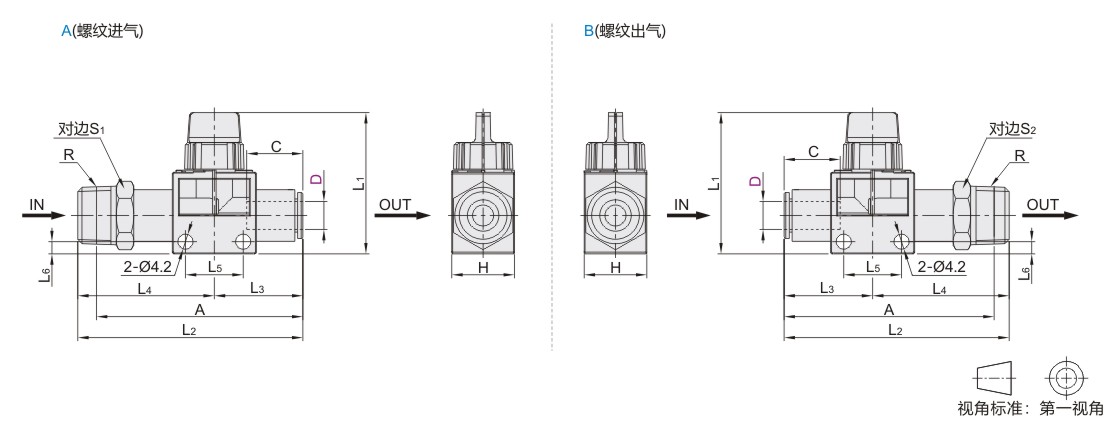

            参数图



            选型表

            型号 公称型号 阀体类型 通气方向 R H L1 L2 L3 L4 L5 L6 C A S1 S2 有效截面积(mm2) 重量
            (g)
            代码 D 二通阀 三通阀
            XZL38 4 M5 2
            (二通阀)
            3
            (三通阀)            		 A
            (螺纹进气)
            B
            (螺纹出气)            		 M5 18 41 52.9 23.8 29.1 16.5 3.5 15.8 49 10 10 2 1.2 19
            1 R1/8 55.4 31.6 51 3.4 21
            6 M5 M5 53.9 24.3 29.6 16.8 50 12 12 2
            1 R1/8 56.9 32.6 53 7.2 23
            2 R1/4 60.4 36.1 54 14 14 31
            3 R3/8 62.4 38.1 56 17 17 41
            8 1 R1/8 62.2 26.2 36 18.7 58 14 14 9.7 31
            2 R1/4 65.2 39 59 32
            3 R3/8 66.2 40 60 17 17 40
            10 2 R1/4 22 46 73.8 30.5 43.3     21.5 4 20.8 68 16.1 3.2 49
            3 R3/8 74.8 44.3 51
            4 R1/2 78.2 47.7 70 22 22 72
            12 2 R1/4 76.3 31.5 44.8 21.8 19 19 17.5 63
            3 R3/8 77.3 45.8 71 64
            4 R1/2 80.2 48.7 72 22 22 70
