        怡合达自营 经济型全不锈钢针阀 精小型 卡套连接 无螺纹型

        品牌名称：

        怡合达

        条件筛选：

        主体材质 SUS316
        形状 精小型
        工作温度 -40~200℃
        允许流体 空气、水、油、其他
        密封材质 PTFE
        工作压力(MPa) 20
        接管类型 卡套型
        连接类型 无螺纹
        种类筛选 全不锈钢针阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码           类型              材质
            主体 手柄 固定螺母 密封
            XZM01   精小型 卡套连接 SUS316 铝合金* SUS304 PTFE



            *当D=12/12.7时，手柄材质为不锈钢。

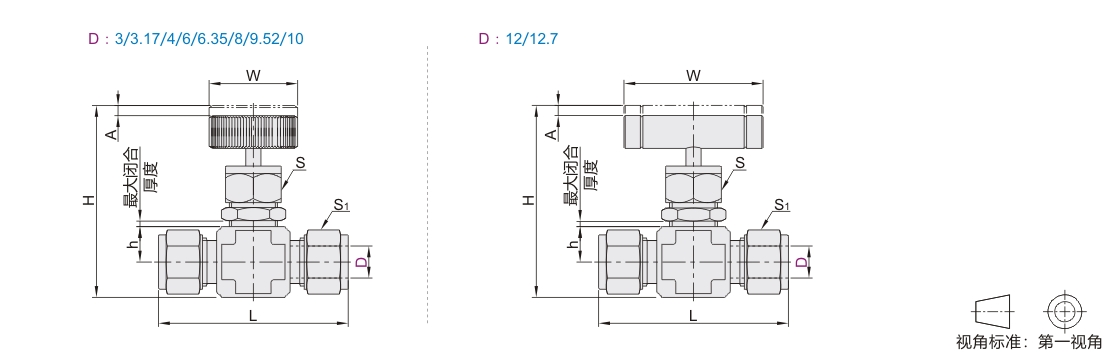

            参数图



            选型表

            型号
            		 L
            		 h
            		 H
            		 A
            		 W
            		 六角对边
            S
            		 六角对边
            S1
            		 安装孔尺寸
            		 最大闭合
            厚度
            代码 D
            XZM01 3 54 10 63 4 Ø35 17 12 14 4
            3.17(1/8") 55
            4 54.4
            6 57.6 14
            6.35(1/4")
            8 59.4 6.5
            9.52(3/8") 61.2 17
            10
            12 74.6 14 79.5 55 22 22 19.2
            12.7(1/2") 73.4
