        怡合达自营 精密型  调节阀 带调速刻度 弯接头 外螺纹 快插型

        条件筛选：

        性价比 精密型
        主体材质 黄铜+PBT
        形状 弯接头
        工作温度 0~60℃
        允许流体 空气
        密封材质 POM
        工作压力(MPa) 0.1~1
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 带调速刻度型调速阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            主体 螺纹部 脱离环部
            J-XZC11 带调速刻度
            		 弯接头 PBT
            		 黄铜 POM
            		 镀镍

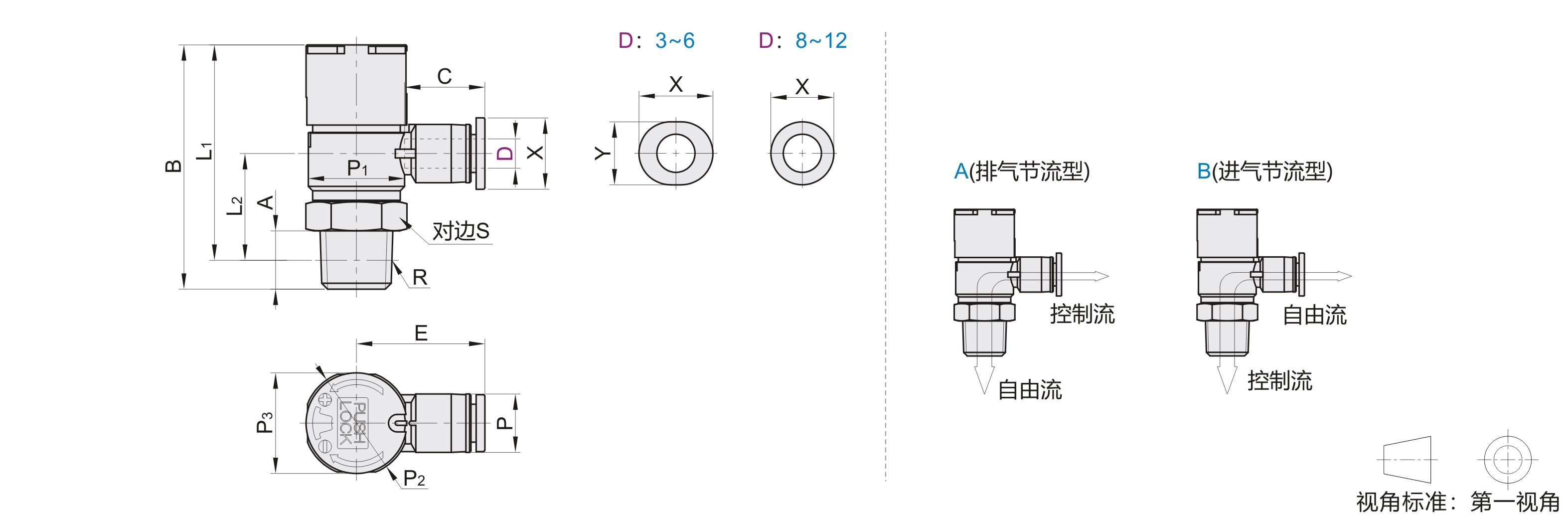

            参数图



            选型表

            型号
            		 公称
            型号
            		 进气
            方向
            		 R
            		 A
            		 B
            		 L1
            		 L2
            		 P
            		 P1
            		 P2
            		 P3
            		 C
            		 E
            		 S
            		 X
            		 Y
            		 重量
            (g)
            代码 D 打开 锁住 打开 锁住
            J-XZC11 3 M3 A(排气节流)
            B(进气节流)            		 M3 2.5 27.6 26.7 25.1 24.2 12.5 8 9.7 10.4 9.8 11 17.3 8 9.8 7.8 6.5
            M5 M5 3 24.6 23.7 12
            4 M3 M3 2.5 27.6 26.7 25.1 24.2 12.5 8 9.7 10.4 9.8 11 17.3 8 9.8 7.8 6.6
            M5 M5 3 24.6 23.7 12 6.7
            1 R1/8 8 33.5 32.5 29.5 28.5 14.6 13.2 14.4 13.8 17.6 12 14
            6 M5 M5 3 27.6 26.7 24.6 23.7 12 10.5 9.7 10.4 9.8 11.6 19.2 8 11.8 9.8 7
            1 R1/8 8 33.5 32.5 29.5 28.5 14.6 13.2 14.4 13.8 20 12 14
            2 R1/4 11 39.8 38.8 33.8 32.8 17.5 16.8 22 17 25
            3 R3/8 12 48.8 47.6 42.5 41.3 25.2 21 19.6 — 22.8 19 48
            8 1 R1/8 8 33.5 32.5 29.5 28.5 16.8 14.5 13.2 14.4 13.8 18.1 30.5 12 13.8 — 17
            2 R1/4 11 39.8 38.8 33.8 32.8 17.5 16.8 30.2 17 28
            3 R3/8 12 48.8 47.6 42.5 41.3 25.2 21 19.6 — 31.4 19 51
            4 R1/2 15 54 52.8 45.8 44.6 26.9 26 33.1 24 78
            10 2 R1/4 11 39.8 38.8 33.8 32.8 17.5 17.5 16.8 14.4 13.8 20.2 32.1 17 16.8 — 31
            3 R3/8 12 48.8 47.6 42.5 41.3 25.2 21 19.6 — 33 19 54
            4 R1/2 15 54 52.8 45.8 44.6 26.9 26 35.7 24 81
            12 3 R3/8 12 48.8 47.6 42.5 41.3 25.2 21 21 19.6 — 23.4 37.2 19 19.8 — 58
            4 R1/2 15 54 52.8 45.8 44.6 26.9 26 39.5 24 85
