        怡合达自营 精密型  调节阀 带缓冲功能 直管接头型 无螺纹 快插型（等径）

        条件筛选：

        性价比 精密型
        主体材质 PBT
        形状 直管接头型
        工作温度 0~60℃
        允许流体 空气
        密封材质 POM
        工作压力(MPa) 0.2~1
        接管类型 快插型（等径）
        连接类型 无螺纹
        种类筛选 带缓冲功能型调速阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        材质图

        参数图

        材质图
        代码
        		 类型
        		 材质
        主体 脱离环部
        J-XZC13 带缓冲功能
        		 直管接头型 PBT
        		 POM





        关于调整方法
        ① 安装产品 。在OUT侧(产品侧面印字)安装气缸。
        ② 在调整速度前，请将TIM、EX1置于全开状态、将EX2置于全闭状态。
        ③ 确定缓冲的强度。驱动气缸，缓缓打开EX2，调整使得气缸到达行程末端，在按住旋钮的同时紧固锁紧螺母以确保设定不变。
        ④ 确定缓冲时间。请缓缓关闭TIM，并适当调整TIM使得行程末端附近的缓冲有效。此时，过度关闭TIM或在全开状态下突然
        一下子关闭时缓冲不会生效，敬请注意。
        ⑤ 需减慢气缸的速度时，请调整EX1，通过TIM重新调整缓冲时间。
        ⑥ 最后加以微调，并在按住旋钮的同时完全紧固锁紧螺母以确保TIM和EX1的设定不变。
        调整速度的要点
        ● 在调整速度后改变压力和配管长度时会影响设定，因此请先确定压力和配管长度后再进行操作。
        ● 速度调整方法①~③为同时设定气缸两侧的产品，④~⑥为单独设定。
        ● 不清楚缓冲的起始位置时，若将气缸速度设为快速(使EX1全开)、将缓冲设为强(使EX2几乎全闭)，则速度会有强弱，可便于掌握缓冲时间。
        ● 缓冲的起始位置请留有一定余量，避免过于靠近行程末端。
        ● 不清楚设定时，请从头开始重新操作。

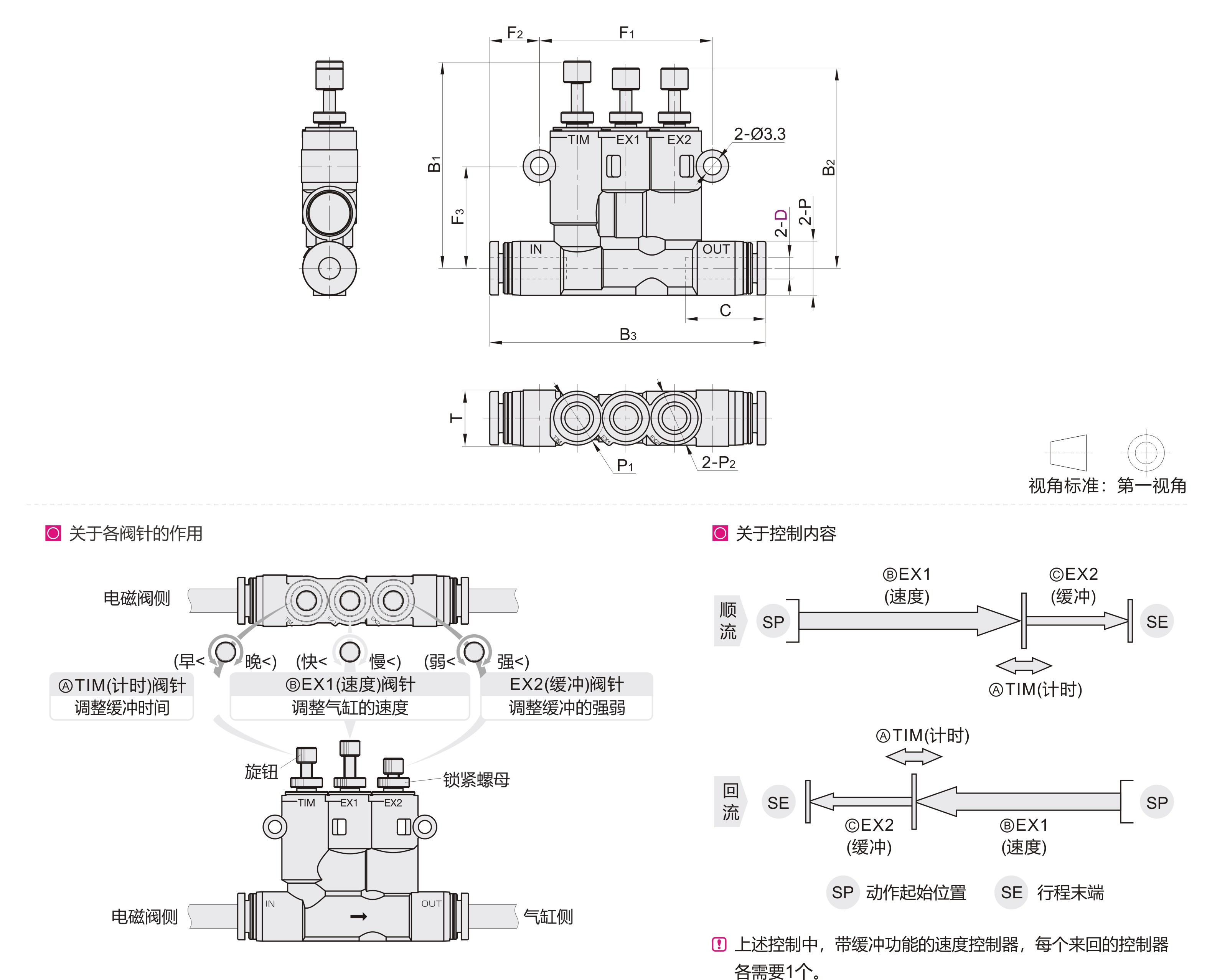

        参数图



        选型表

            型号
        		 B1 B2 B3 P P1 P2 C F1 F2 F3 T 有效断面积 重量
        (g)
        代码 D max. min. max. min. IN→OUT OUT→EX1 OUT→EX2
        J-XZC13 4 38.3 35.7 37.1 34.4 51.1 10 10 10 14.9 32 9.2 18.9 10.4 2.6 1.0 1.0 21
        6 45.7 42 44.7 40.8 58.5 12.5 12.5 12.5 17 38 9.5 22.7 13 4.5 2.0 2.0 33
        8 52.5 48.8 52 49 65.6 14.5 14.5 18.1 43 11.1 29.5 15 5.0 2.6 2.6 52
