形状
产品选型
D
图片仅供参考，请以已选的规格为准
怡合达自营 经济型 全铜快插接头 A款 等径 直通接头 隔板直通接头 快插型
品牌名称：
怡合达
条件筛选：
主体材质 黄铜
款式 A款
工作温度 -20~80℃
允许流体 空气、真空
密封材质 NBR
工作压力(MPa) 0-1.5
接管类型 快插型（等径）
连接类型 无螺纹
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
直通接头/隔板直通接头
| 代码 | 类型 | 材质 | 表面处理 | ||
| 主体 | 脱离环部 | ||||
| XZS61 | 等径 |
直通接头 | 黄铜 |
NBR |
镀镍 |
| XZS62 | 隔板直通接头 | ||||

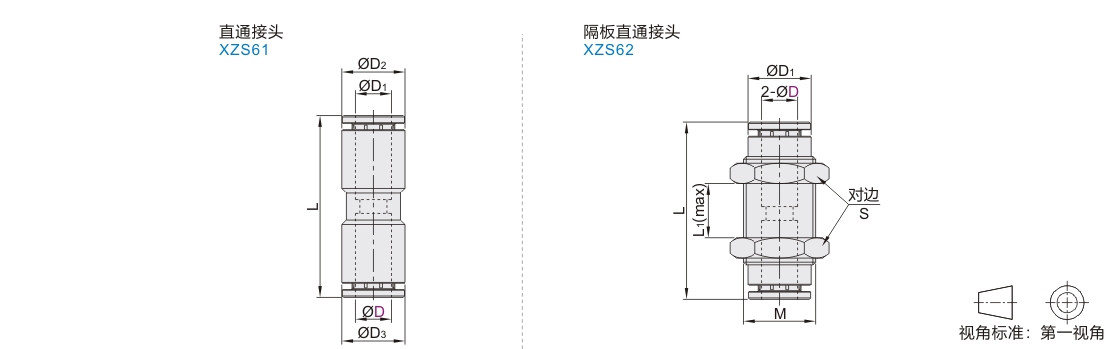

参数图
直通接头
| 型号 |
D1 |
D2 |
D3 |
L |
|
| 代码 | D | ||||
| XZS61 |
4 | 4 | 8.8 | 8.8 | 28 |
| 6 | 6 | 12 | 12 | 38 | |
| 8 | 8 | 14 | 14 | 40 | |
| 10 | 10 | 16 | 16 | 45 | |
| 12 | 12 | 18 | 18 | 47 | |
隔板直通接头
| 型号 |
D1 |
L |
L1(max) |
M |
S |
|
| 代码 | D | |||||
| XZS62 |
4 | 8.8 | 28 | 8 | M10×1 | 14 |
| 6 | 12 | 38 | 13 | M14×1 | 17 | |
| 8 | 14 | 40 | 14 | M16×1 | 19 | |
| 10 | 16 | 45 | 13 | M18×1 | 21 | |
| 12 | 18 | 47 | 18 | M20×1 | 24 | |
-
