      产品选型

      D

      公称型号

      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

        精密型全不锈钢快插接头 外螺纹 弯接头 快插型 SUS316材质

        条件筛选：

        性价比 精密型
        主体材质 SUS316
        形状 弯接头
        工作温度 -15~120℃
        允许流体 空气、水、其他
        密封材质 氟化橡胶
        工作压力(MPa) -0.1~1
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 高温防腐型快插接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质
            主体 密封
            Y-UDA03 外螺纹 弯接头 SUS316 氟化橡胶

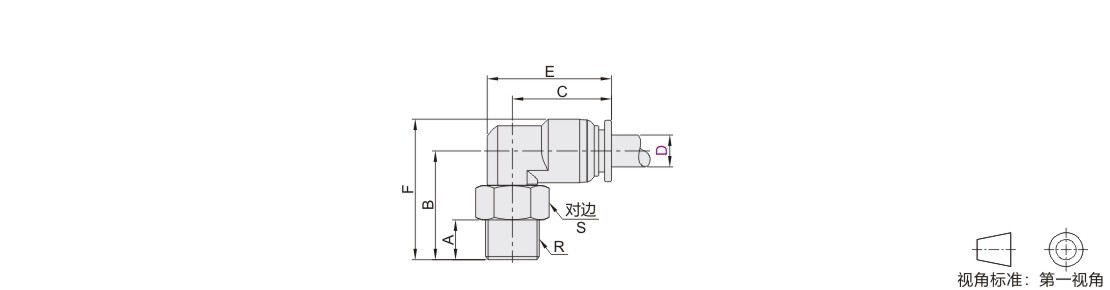

            参数图



            选型表

            型号 公称型号 R A B F C E S
            代码 D
            Y-UDA03 4 M5 M5 3.5 18.5 23.5 18.6 22.3 12
            M6 M6 4.5 19.5 24.5
            1 R1/8 8 20 25
            2 R1/4 11 22.5 27.5 14
            6 M5 M5 3.5 19.5 25.5 18.7 23.4 12
            M6 M6 4.5 20.5 26.5
            1 R1/8 8 21 27
            2 R1/4 11 23.5 29.5 14
            3 R3/8 12 26.5 32.5 19
            4 R1/2 15 30.5 36.5 22
            8 1 R1/8 8 22 29 20 25.2 12
            2 R1/4 11 24.5 31.5 14
            3 R3/8 12 27.5 34.5 19
            4 R1/2 15 31.5 38.5 22
            10 1 R1/8 8 28 36.5 25.2 31.7 17
            2 R1/4 11 31 39.5
            3 R3/8 12 19
            4 R1/2 15 34 42.5 22
            12 2 R1/4 11 32.3 42 27.2 34.9 17
            3 R3/8 12 19
            4 R1/2 15 35.3 45 22
