型号：
XXK01-D4-1-B
复制
型号筛选
型号已生成
重置
代码
参数选型
形状
产品选型
D
公称型号
颜色
图片仅供参考，请以已选的规格为准
怡合达自营 经济型 快插接头 单头外六角接头 双头外六角接头 外螺纹 快插型 S旧款
品牌名称：
怡合达
条件筛选：
主体材质 PBT
形状 单头外六角接头
款式 S旧款
工作温度 -5~60℃
允许流体 空气
密封材质 NBR
工作压力(MPa) -0.1~1
接管类型 快插型
连接类型 外螺纹
种类筛选 快插接头
产品型号：
XXK01-D4-1-B
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |||
| 主体 | 螺纹部 | 脱离环部 | |||
| XXK01 | 外螺纹 | 单头外六角接头 | PBT | 黄铜 | PBT |
| XXK11 | 双头外六角接头 | ||||

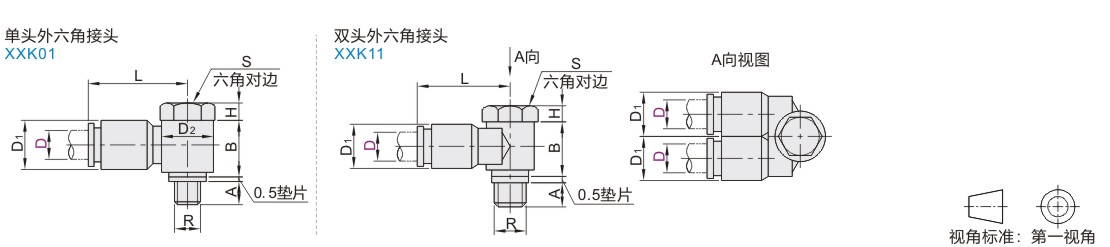

参数图
单头外六角接头
| 型号 |
公称 型号 |
颜色 |
R |
A |
H |
S |
D2 |
D1 |
L |
B |
|
| 代码 | D | ||||||||||
| XXK01 | 4 | M5 | A 白色 B 黑色 |
M5 | 3.6 | 3.9 | 12 | 13.5 | 11 | 22 | 13.4 |
| M6 | M6 | 4.8 | 4 | ||||||||
| 1 | R1/8 | 7 | 4.6 | 8 | |||||||
| 2 | R1/4 | 10 | 4.7 | ||||||||
| 6 | M5 | M5 | 3.6 | 3.9 | 12 | 13.2 | 24 | ||||
| M6* | M6 | 4.8 | 4 | ||||||||
| 1 | R1/8 | 7 | 4.6 | 8 | |||||||
| 2 | R1/4 | 10 | 4.7 | ||||||||
| 8 | 1 | R1/8 | 7 | 4.8 | 12 | 17.7 | 15.5 | 28.5 | 16.2 | ||
| 2 | R1/4 | 10 | |||||||||
| 3 | R3/8 | 10.5 | |||||||||
| 10 | 1 | R1/8 | 7 | 5.4 | 14 | 20.9 | 19 | 31 | 19 | ||
| 2 | R1/4 | 10 | |||||||||
| 3 | R3/8 | 10.5 | |||||||||
| 12 | 3 | 10 | 5.5 | 17 | 25.1 | 21.2 | 34 | 21.5 | |||
| 4 | R1/2 | 10.5 | 5 | ||||||||
带*的规格仅适用颜色A(白色)。
双头外六角接头
| 型号 |
公称 型号 |
颜色 |
R |
A |
H |
S |
D2 |
D1 |
L |
B |
|
| 代码 | D | ||||||||||
| XXK11 | 4 | M5 | A 白色 |
M5 | 3.6 | 3.9 | 12 | 13.5 | 11 | 21.5 | 13.4 |
| 1 | R1/8 | 7 | 4.6 | 8 | |||||||
| 2 | R1/4 | 10 | 4.7 | ||||||||
| 6 | M5 | M5 | 3.6 | 3.9 | 12 | 13.2 | 22 | ||||
| 1 | R1/8 | 7 | 4.6 | 8 | |||||||
| 2 | R1/4 | 10 | 4.7 | ||||||||
| 8 | 1 | R1/8 | 7.5 | 4.8 | 12 | 17.6 | 15.5 | 26 | 16.2 | ||
| 2 | R1/4 | 10 | |||||||||
| 3 | R3/8 | 10.5 | |||||||||
| 10 | 1 | R1/8 | 7 | 5.4 | 14 | 20.9 | 19 | 29 | 19 | ||
| 2 | R1/4 | 10 | |||||||||
| 3 | R3/8 | 10.5 | |||||||||
| 12 | 2 | R1/4 | 10 | 5.5 | 17 | 25.1 | 21.2 | 32 | 21.5 | ||
| 3 | R3/8 | 10.5 | 5 | ||||||||
-
