型号：
XXN11-D12-3-B
复制
型号筛选
型号已生成
重置
代码
参数选型
形状
产品选型
D
公称型号
颜色
图片仅供参考，请以已选的规格为准
怡合达自营 经济型 快插接头 直接头 隔板接头 内螺纹 快插型 S旧款
品牌名称：
怡合达
条件筛选：
主体材质 黄铜
形状 隔板接头
款式 S旧款
工作温度 -5~60℃
允许流体 空气
密封材质 NBR
工作压力(MPa) -0.1~1
接管类型 快插型
连接类型 内螺纹
种类筛选 快插接头
产品型号：
XXN11-D12-3-B
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | ||
| 主体 | 脱离环部 | |||
| XXN01 | 内螺纹 | 直接头 | PBT | PBT |
| XXN11 | 隔板接头 | |||

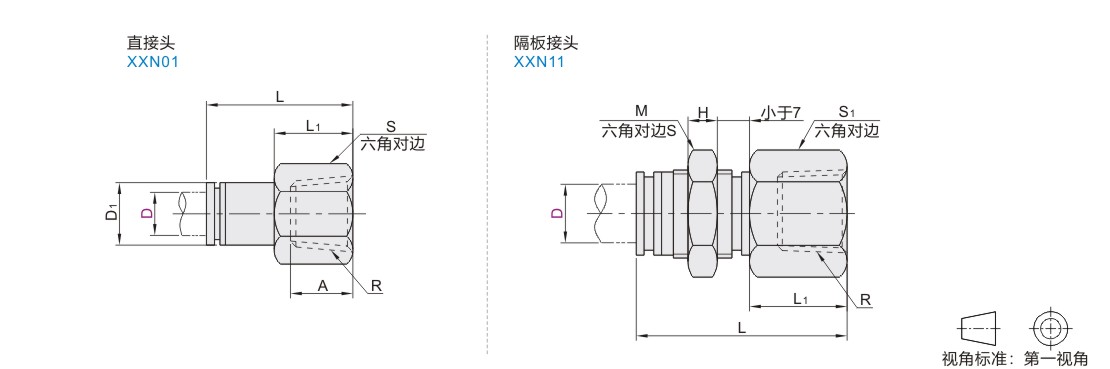

参数图
直接头
| 型号 |
公称型号 |
颜色 |
R |
A |
L |
L1 |
D1 |
S |
|
| 代码 | D | ||||||||
| XXN01 | 4 | M5 | A(白色) B(黑色) |
M5×0.8 | 5.5 | 18.6 | 7.3 | 8.2 | 8 |
| 1 | Rc1/8 | 9.2 | 26.2 | 11.1 | 9.9 | 14 | |||
| 2 | Rc/4 | 12 | 30 | 14 | 17 | ||||
| 6 | M5 | M5×0.8 | 5.5 | 19.4 | 7.5 | 12 | |||
| 1 | Rc1/8 | 9.2 | 27.2 | 10.8 | 11.9 | 14 | |||
| 2 | Rc1/4 | 11.3 | 31.2 | 13.5 | 17 | ||||
| 3 | Rc3/8 | 14 | 35.6 | 15.2 | 19 | ||||
| 8 | 1 | Rc1/8 | 9.2 | 30.1 | 12.1 | 13.9 | 14 | ||
| 2 | Rc1/4 | 11.5 | 31.3 | 13.3 | 17 | ||||
| 3 | Rc3/8 | 13 | 33.8 | 14 | 19 | ||||
| 10 | 1 | Rc1/8 | 9.2 | 32 | 13 | 16.9 | 17 | ||
| 2 | Rc1/4 | 11.4 | 33.2 | ||||||
| 3 | Rc3/8 | 13 | 35.6 | 16.8 | 19 | ||||
| 4 | Rc1/2 | 14.5 | 39.2 | 18.7 | 24 | ||||
| 12 | 2 | Rc1/4 | 11.3 | 34.8 | 14.1 | 18.9 | 19 | ||
| 3 | Rc3/8 | 12.9 | 36.7 | 16.1 | |||||
| 4 | Rc1/2 | 14.5 | 41.6 | 18.1 | 24 | ||||
| 16 | 2* | Rc1/4 | 11.5 | 37 | 15 | 25.7 | |||
| 3 | Rc3/8 | 11.2 | 39.1 | 15.1 | 25.5 | ||||
| 4 | Rc1/2 | 15.4 | 43.7 | 18.9 | |||||
带*的规格仅适用颜色B(黑色)。
隔板接头
| 型号 |
公称 型号 |
颜色 |
R |
S1 |
L1 |
L |
M |
H |
S |
|
| 代码 | D | |||||||||
| XXN11 | 4 | M5 | A(白色) B(黑色) |
M5×0.8 | 14 | 8.8 | 24.4 | M12×1 | 3.5 | 14 |
| 1 | Rc1/8 | 10 | 26 | |||||||
| 2 | Rc1/4 | 17 | 13 | 28.5 | ||||||
| 6 | 1 | Rc1/8 | 10.7 | 28.6 | M14×1 | 17 | ||||
| 2 | Rc1/4 | 14.8 | 31.5 | |||||||
| 3 | Rc3/8 | 19 | 16.2 | 35 | ||||||
| 8 | 1 | Rc1/8 | 17 | 7.5 | 29.8 | M16×1 | 19 | |||
| 2 | Rc1/4 | 13 | 33 | |||||||
| 3 | Rc3/8 | 19 | 15.9 | 36.2 | ||||||
| 10 | 2 | Rc1/4 | 22 | 12.4 | 34.6 | M20×1 | 4.5 | 24 | ||
| 3 3 |
Rc3/8 | 12.6 | 34.9 | |||||||
| 12 | 24 | 13.3 | 36.9 | M22×1 | 27 | |||||
| 4 | Rc1/2 | 18 | 41.5 | |||||||
| 16 | 3 | Rc3/8 | 30 | 14 | 41 | M28×1.5 | 5 | 32 | ||
| 4 | Rc1/2 | 32 | 18 | 44.8 | ||||||
-
