怡合达自营 经济型 快插接头 直接头/弯接头 弯插接头 T型三插接头 等径 无螺纹型 快插型 S旧款
品牌名称：
怡合达
条件筛选：
主体材质 PBT
款式 S旧款
工作温度 -5~60℃
允许流体 空气
密封材质 NBR
工作压力(MPa) -0.1~1
接管类型 快插型（等径）
连接类型 无螺纹
种类筛选 快插接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 |
|||
| 主体 | 脱离环部 |
插接管处 |
|||
| XXQ01 | 等径 |
直接头 | PBT |
PBT |
— |
| XXQ11 | 弯接头 | ||||
| XXQ21 | 弯插接头 |
黄铜 | |||
| XXQ31 | T型三插接头 | — | |||

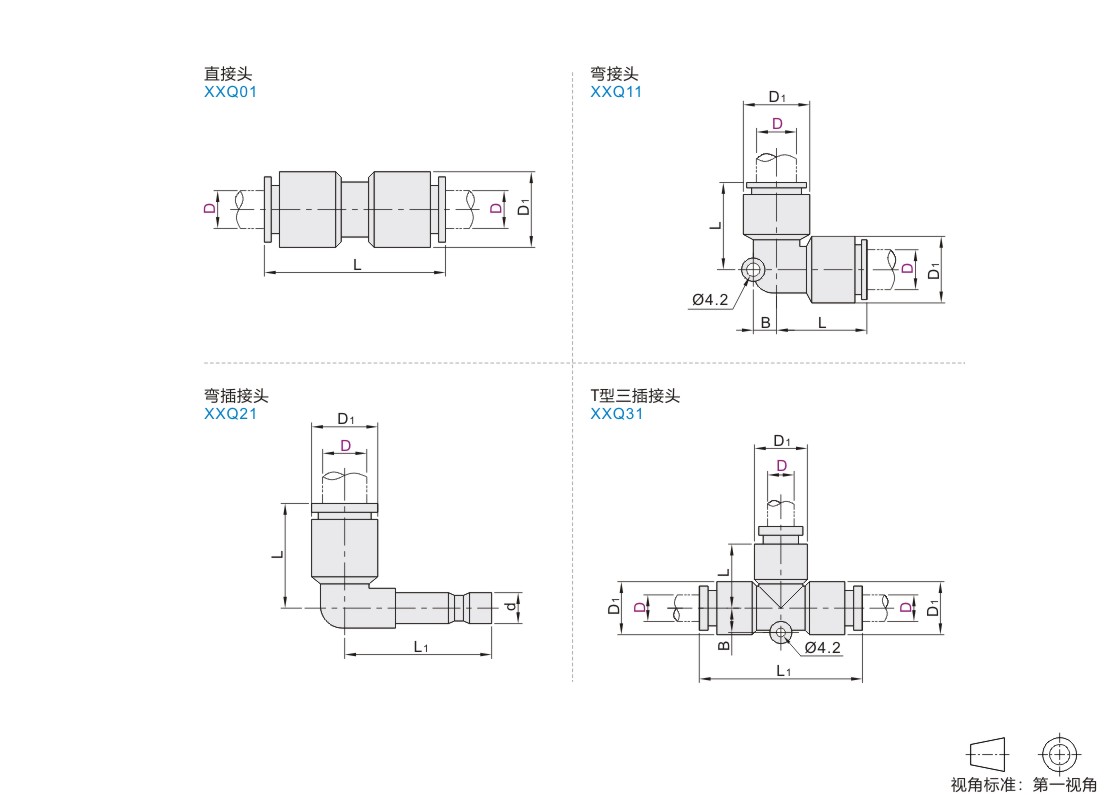

参数图
直接头
| 型号 |
颜色 |
D1 |
L |
|
| 代码 | D | |||
| XXQ01 | 4 | A(白色) B(黑色) |
11 | 32.8 |
| 6 | 13.2 | 34.9 | ||
| 8 | 16 | 37.6 | ||
| 10 | 19 | 41.8 | ||
| 12 | 21.7 | 45.2 | ||
| 16 | 27.2 | 52 | ||
弯接头
| 型号 |
颜色 |
D1 |
L |
B |
|
| 代码 | D | ||||
| XXQ11 | 4 | A(白色) B(黑色) |
10.9 | 19 | 4.5 |
| 6 | 13 | 20 | 5.3 | ||
| 8 | 15.9 | 23 | 6 | ||
| 10 | 18.8 | 26.3 | 6.8 | ||
| 12 | 21.3 | 27.8 | 7.5 | ||
弯插接头
| 型号 |
颜色 |
D1 |
L |
L1 |
d |
|
| 代码 | D | |||||
| XXQ21 | 4 | A(白色) B(黑色) |
10.9 | 18.1 | 29.3 | 4 |
| 6 | 13.2 | 20.2 | 33.4 | 6 | ||
| 8 | 16 | 23.2 | 37.4 | 8 | ||
| 10 | 18.8 | 27.2 | 40.8 | 10 | ||
| 12 | 21.4 | 28.3 | 43.5 | 12 | ||
T型三插接头
| 型号 |
颜色 |
D1 |
L |
L1 |
B |
|
| 代码 | D | |||||
| XXQ31 | 4 | A(白色) B(黑色) |
10.9 | 15.3 | 37.4 | 6 |
| 6 | 13 | 16.1 | 39 | 6.7 | ||
| 8 | 15.8 | 19.6 | 45.6 | 7.4 | ||
| 10 | 18.8 | 22 | 52.2 | 8 | ||
| 12 | 21.5 | 23.8 | 56.2 | 9.3 | ||
| 16 | 27.2 | 28.2 | 67.8 | 10.8 | ||
-
