怡合达自营 经济型 快插接头 隔板直接头 单边接头 盲塞 无螺纹型 快插型 S旧款
品牌名称：
怡合达
条件筛选：
款式 S旧款
工作温度 -5~60℃
允许流体 空气
密封材质 NBR
工作压力(MPa) -0.1~1
接管类型 快插型（等径）
连接类型 无螺纹
种类筛选 快插接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 |
|
| 主体 | 脱离环部 | ||
| XXV01 | 隔板接头 | 黄铜 | PBT |
| XXV11 | 单边接头 | PBT | |
| XXV21 | 盲塞 | — | |

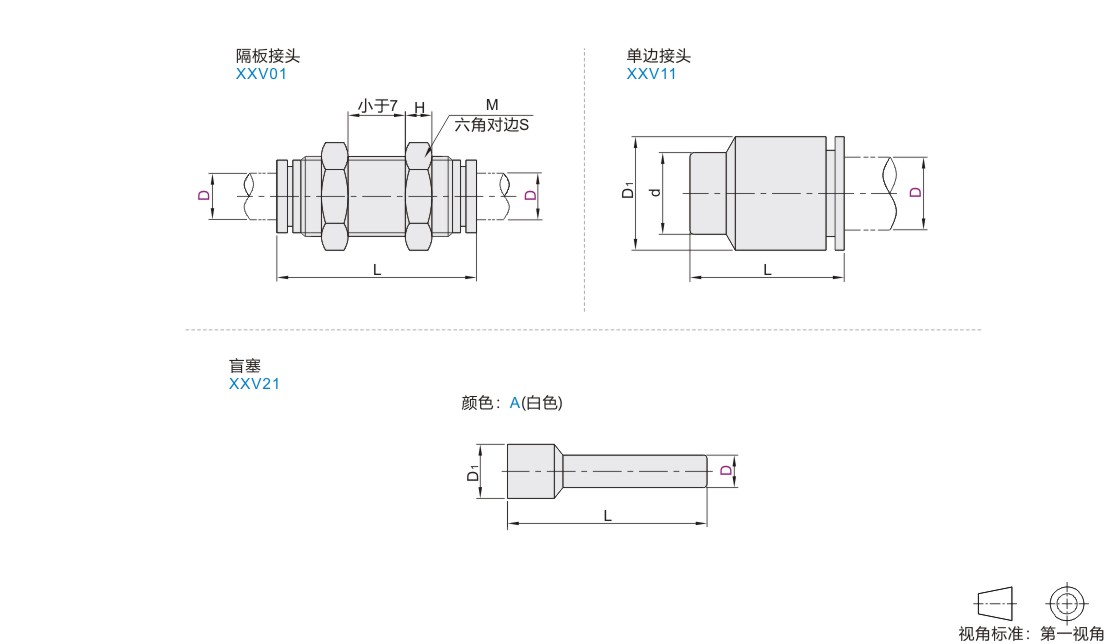

参数图
隔板接头
| 型号 | 颜色 | M | H | L | S | |
| 代码 | D | |||||
| XXV01 | 4 | A(白色) B(黑色) |
M12×1 | 3.5 | 31.8 | 14 |
| 6 | M14×1 | 34.6 | 17 | |||
| 8 | M16×1 | 3.6 | 38.7 | 19 | ||
| 10 | M20×1 | 4.5 | 42.9 | 24 | ||
| 12 | M22×1 | 44.6 | 27 | |||
| 16 | M28×1.5 | 5.5 | 54.6 | 32 | ||
单边接头
| 型号 | 颜色 | D1 | L | d | |
| 代码 | D | ||||
| XXV11 | 4 | A(白色) | 10.8 | 19.8 | 7.8 |
| 6 | 13.1 | 21.1 | 9.7 | ||
| 8 | 15.7 | 23.2 | 11.9 | ||
| 10 | 18.7 | 26.5 | 13.5 | ||
| 12 | 21.2 | 27.2 | 15.6 | ||
盲塞
| 型号 | 颜色 | D1 | L | |
| 代码 | D | |||
| XXV21 | 4 | A(白色) | 6 | 31.5 |
| 6 | 8 | 35 | ||
| 8 | 10 | 40 | ||
| 10 | 11.5 | 42.6 | ||
| 12 | 13.5 | 45.2 | ||
-
