型号：
XXY11-D10-P12-B
复制
型号筛选
型号已生成
重置
代码
参数选型
形状
产品选型
D
P
颜色
图片仅供参考，请以已选的规格为准
怡合达自营 经济型 快插接头 直接头 端插接头 变径 无螺纹型 快插型 S旧款
品牌名称：
怡合达
条件筛选：
主体材质 PBT
形状 端插接头
款式 S旧款
工作温度 -5~60℃
允许流体 空气
密封材质 NBR
工作压力(MPa) -0.1~1
连接类型 无螺纹
种类筛选 快插接头
产品型号：
XXY11-D10-P12-B
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 |
||
| 主体 | 脱离环部 | |||
| XXY01 | 变径 |
直接头 | PBT |
POM |
| XXY11 | 端插接头 | |||

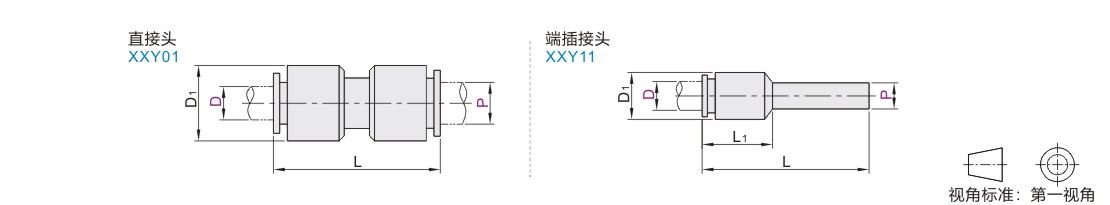

参数图
直接头
| 型号 | P | 颜色 | D1 | L | |
| 代码 | D | ||||
| XXY01 | 4 | 6 | A(白色) B(黑色) |
13 | 35 |
| 8 | 15.6 | 37.4 | |||
| 6 | 37.3 | ||||
| 10 | 18.8 | 41 | |||
| 8 | 41.3 | ||||
| 12 | 21.3 | 44.5 | |||
| 10 | 45.4 | ||||
| 12 | 16 | 26.5 | 56.5 | ||
端插接头
| 型号 | P | 颜色 | D1 | L | L1 | |
| 代码 | D | |||||
| XXY11 | 4 | 6 | A(白色) B(黑色) |
10.8 | 34.5 | 14.1 |
| 8 | 36.6 | 14.6 | ||||
| 10 | 12.9 | 39.4 | 14.4 | |||
| 6 | 4 | 13.2 | 36.7 | 13.9 | ||
| 8 | 13.1 | 36.9 | 14.3 | |||
| 10 | 39.2 | 14.6 | ||||
| 12 | 15.2 | 41.8 | 17 | |||
| 8 | 10 | 15.7 | 40.5 | 15.6 | ||
| 12 | 15.6 | 41.3 | 16 | |||
| 10 | 18.9 | 44.1 | 17.6 | |||
-
