型号：
XXY31-D12-P10-B
复制
型号筛选
型号已生成
重置
代码
参数选型
形状
产品选型
D
P
颜色
图片仅供参考，请以已选的规格为准
经济型 快插接头 T型三通接头/Y型接头 变径 无螺纹型 快插型 S旧款
品牌名称：
怡合达
条件筛选：
主体材质 PBT
形状 Y型接头
款式 S旧款
工作温度 -5~60℃
允许流体 空气
密封材质 NBR
工作压力(MPa) -0.1~1
接管类型 快插型（变径）
连接类型 无螺纹
种类筛选 快插接头
产品型号：
XXY31-D12-P10-B
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 |
||
| 主体 | 脱离环部 | |||
| XXY21 | 变径 |
T型三通接头 | PBT |
POM |
| XXY31 | Y型接头 | |||

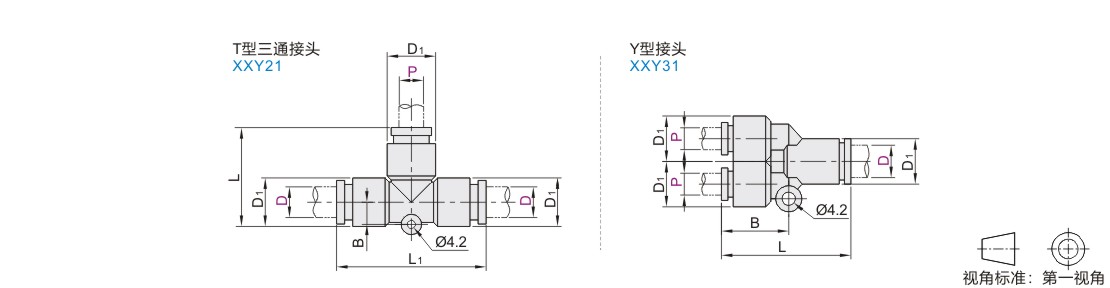

参数图
T型三通接头
| 型号 | P | 颜色 | D1 | L | L1 | B | |
| 代码 | D | ||||||
| XXY21 | 6 | 4 | A(白色) B(黑色) |
13.1 | 29.8 | 39.2 | 6.6 |
| 8 | 6 | 15.9 | 33.7 | 45.8 | 7.8 | ||
| 10 | 8 | 18.8 | 37.1 | 52.3 | |||
| 12 | 10 | 21.4 | 40.7 | 56.8 | 8.6 | ||
| 16 | 12 | 27.2 | 48.4 | 68 | 10.8 | ||
Y型接头
| 型号 | P | 颜色 | D1 | L | B | |
| 代码 | D | |||||
| XXY31 | 6 | 4 | A(白色) B(黑色) |
13.1 | 37 | 20 |
| 8 | 6 | 15.7 | 42.7 | 23.8 | ||
| 10 | 8 | 18.9 | 47.2 | 26.6 | ||
| 12 | 10 | 21.6 | 50.4 | 29.9 | ||
-
