        怡合达自营 经济型  全不锈钢快插接头 外螺纹 弯接头 快插型

        品牌名称：

        怡合达

        条件筛选：

        形状 弯接头
        工作温度 -15~150℃
        允许流体 空气、水
        密封材质 氟化橡胶
        工作压力(MPa) -0.1~1
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 全不锈钢快插接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质
            主体 密封
             XZA02 外螺纹 弯接头 SUS316 氟化橡胶
             XZA12 SUS304

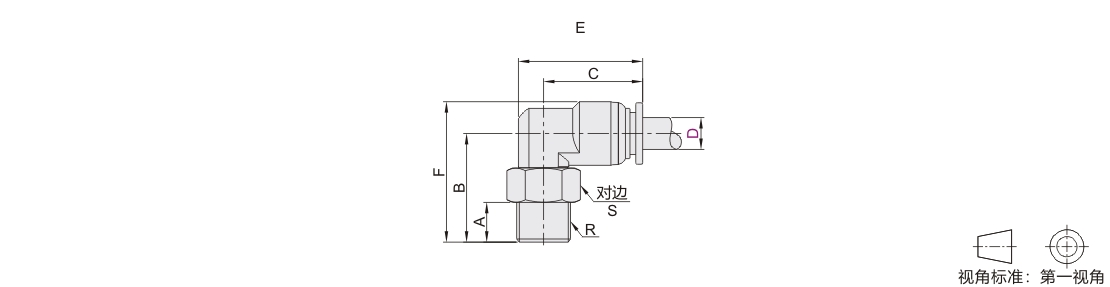

            参数图



            选型表

            型号
            		 公称型号
            		 R
            		 A
            		 B
            		 F
            		 C
            		 E
            		 S
            代码 D
            (SUS316)
            XZA02
            (SUS304)
            XZA12
            		 4
            		 M5 M5 4
            		 20.1
            		 25.2
            		 18.4
            		 21.9
            		 12
            M6 M6
            1 R1/8 7.5 18.1 23.2 21.8
            2 R1/4 9.5 19.8 24.9 14
            6 M5 M5 4
            		 21.1
            		 27.4
            		 19 23.2 12
            M6 M6
            1 R1/8 7.5 19.1 25.1
            2 R1/4 9.5 20.8 26.8 14
            3 R3/8 10.5 21.8 28 23.1 17
            4 R1/2 15 30.5 36.5 18.7 23.4 22
            8 1 R1/8 7.5 20.1 27.2 20.4 25.7 12
            2 R1/4 9.5 21.8 29.1 25.9 14
            3 R3/8 10.5 22.8 30.1 25.5 17
            4 R1/2 12.5 25.7 32.6 25.7 21
            10 1 R1/8 7.5 21.9 30.2 24.1 29.6 12
            2 R1/4 9.5 23.5 32.3 29.9 14
            3 R3/8 10.5 24.4 33.6 30.2 17
            4 R1/2 12.5 27.2 35.4 30 21
            12 2 R1/4 9.5 24.9 34.8 27.8 35 14
            3 R3/8 10.5 25.9 36.5 34.6 17
            4 R1/2 12.5 28.8 38.8 34.3 21
