形状
产品选型
D
公称型号
图片仅供参考，请以已选的规格为准
怡合达自营 经济型 小型快插接头 直接头 内六角孔直接头 弯接头 外螺纹 快插型
品牌名称：
怡合达
条件筛选：
主体材质 黄铜
工作温度 -5~60℃
允许流体 空气
密封材质 NBR
工作压力(MPa) -0.1~1
接管类型 快插型
连接类型 外螺纹
种类筛选 迷你型快插接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |||
| 主体 | 螺纹部 | 脱离环部 | |||
| XZC01 | 外螺纹 |
直接头 | 黄铜 |
黄铜 |
PBT |
| XZC11 | 内六角孔直接头 | ||||
| XZC21 | 弯接头 | ||||

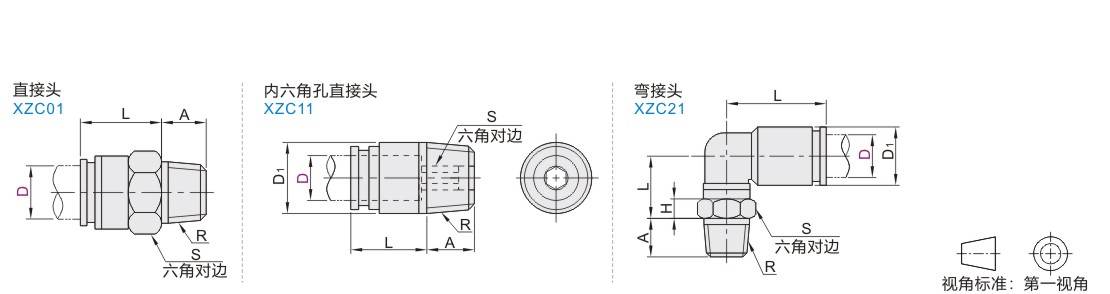

参数图
直接头
| 型号 | 公称 型号 |
R | A | S | L | |
| 代码 | D | |||||
| XZC01 | 3 | M3 | M3 | 3 | 7 | 14.2 |
| M5 | M5 | 3.6 | 14.3 | |||
| 1 | R1/8 | 7 | 10 | 7.2 | ||
| 3.2 | M3 | M3 | 3 | 7 | 14.2 | |
| M5 | M5 | 3.6 | 14.3 | |||
| 1 | R1/8 | 7 | 10 | 7.2 | ||
| 4 | M3 | M3 | 3 | 8 | 13.8 | |
| M5 | M5 | 3.6 | 13.6 | |||
| M6 | M6 | 4.5 | 13.4 | |||
| 1 | R1/8 | 7 | 10 | 8.1 | ||
| 6 | M5 | M5 | 3.6 | 15 | ||
| M6 | M6 | 4.5 | 15.2 | |||
| 1 | R1/8 | 7 | 12.1 | |||
内六角孔直接头
| 型号 | 公称 型号 |
R | A | S | L | D1 | |
| 代码 | D | ||||||
| XZC11 | 3 | M3 | M3 | 3 | 1.5 | 14.3 | 7 |
| M5 | M5 | 3.6 | 2 | 15.7 | |||
| 3.2 | M3 | M3 | 3 | 1.5 | 14.3 | ||
| M5 | M5 | 3.6 | 2 | 15.7 | |||
| 4 | M3 | M3 | 3 | 1.5 | 13.7 | 8 | |
| M5 | M5 | 3.6 | 2 | 14.8 | |||
| M6 | M6 | 4.6 | 2.5 | 13.8 | |||
| 1 | R1/8 | 7 | 4 | 11.6 | |||
| 6 | M5 | M5 | 3.6 | 2 | 16.8 | 10 | |
| M6 | M6 | 4.5 | 2.5 | 15.6 | |||
| 1 | R1/8 | 7 | 4 | 12.5 | |||
弯接头
| 型号 | 公称 型号 |
R | A | L | S | H | D1 | |
| 代码 | D | |||||||
| XZC21 | 3 | M3 | M3 | 3 | 9.8 | 7 | 5.2 | 8.8 |
| M5 | M5 | 3.6 | 10.4 | 5 | ||||
| 1 | R1/8 | 7 | 8.3 | 10 | 3.4 | |||
| 3.2 | M3 | M3 | 3 | 9.8 | 7 | 5.2 | ||
| M5 | M5 | 3.6 | 10.4 | 5 | ||||
| 1 | R1/8 | 7 | 8.3 | 10 | 3.4 | |||
| 4 | M3 | M3 | 3 | 10 | 7 | 5.2 | 9.8 | |
| M5 | M5 | 3.6 | 5 | |||||
| M6 | M6 | 4.5 | 8 | 4.8 | ||||
| 1 | R1/8 | 7 | 9.3 | 10 | 3.4 | |||
| 6 | M5 | M5 | 3.6 | 10.5 | 7 | 5 | 12.1 | |
| M6 | M6 | 4.5 | 8 | 4.8 | ||||
| 1 | R1/8 | 7 | 10 | 3.7 | 11.8 | |||
-
