形状
产品选型
D
颜色
图片仅供参考，请以已选的规格为准
怡合达自营 经济型 小型快插接头 直接头 弯接头 T型三通接头 Y型接头 等径 无螺纹型 快插型
品牌名称：
怡合达
条件筛选：
主体材质 PBT
工作温度 -5~60℃
允许流体 空气
密封材质 NBR
工作压力(MPa) -0.1~1
接管类型 快插型（等径）
连接类型 无螺纹
种类筛选 迷你型快插接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 |
||
| 主体 | 脱离环部 | |||
| XZE01 | 等径 |
直接头 | PBT |
POM |
| XZE11 | 弯接头 | |||
| XZE21 | T型三通接头 | |||
| XZE31 | Y型接头 | |||

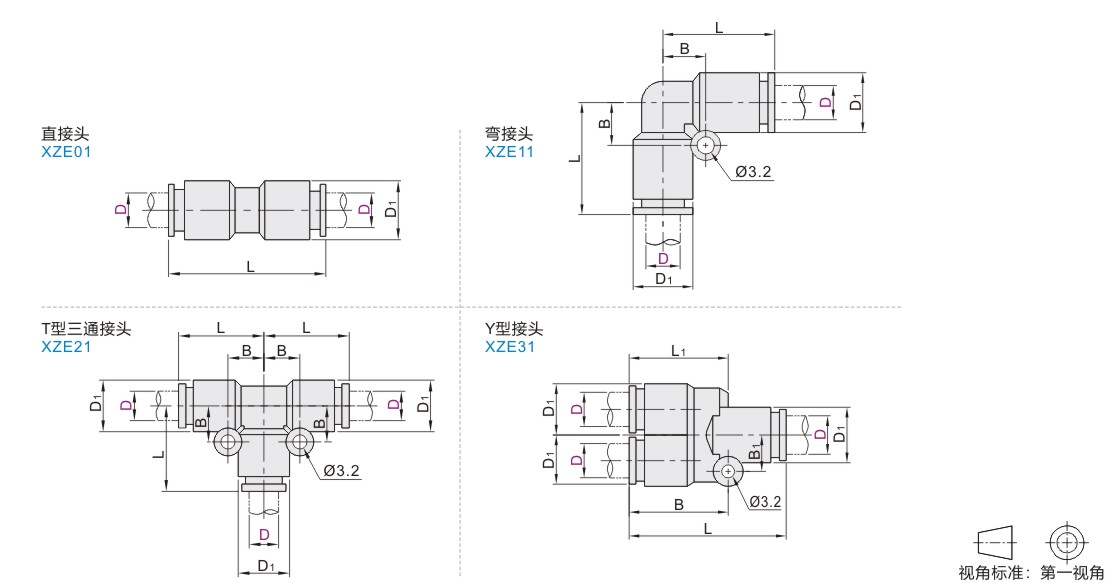

参数图
直接头
| 型号 | 颜色 | D1 | L | |
| 代码 | D | |||
| XZE01 | 3 | A (白色) |
8.8 | 25.7 |
| 3.2 | ||||
| 4 | 9.7 | 26.4 | ||
| 6 | 11.8 | 28.3 | ||
弯接头
| 型号 | 颜色 | D1 | L | B | |
| 代码 | D | ||||
| XZE11 | 4 | A (白色) |
9.7 | 15.4 | 6.9 |
| 6 | 11.8 | 17.1 | 7.9 | ||
T型三通接头
| 型号 | 颜色 | D1 | L | B | |
| 代码 | D | ||||
| XZE21 | 4 | A (白色) |
9.8 | 15.4 | 6.3 |
| 6 | 11.8 | 17.1 | 7.3 | ||
Y型接头
| 型号 | 颜色 | D1 | L | L1 | B | B1 | |
| 代码 | D | ||||||
| XZE31 | 4 | A (白色) |
9.6 | 28.3 | 17.9 | 18.2 | 5.3 |
| 6 | 12 | 31.7 | 18.9 | 19.4 | 7.23 | ||
-
