怡合达自营 经济型 耐热快插接头 直接头 内六角孔直接头 弯接头 外螺纹 快插型
品牌名称：
怡合达
条件筛选：
主体材质 黄铜
形状 弯接头
工作温度 -5~60℃
允许流体 空气
密封材质 NBR
工作压力(MPa) -0.1~1
接管类型 快插型
连接类型 外螺纹
种类筛选 耐热型快插接头
产品型号：
XZH21-D10-4
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | ||
| 主体 | 密封圈 | |||
| XZH01 | 外螺纹 |
直接头 | 黄铜 |
丁腈橡胶 |
| XZH11 | 内六角孔直接头 | |||
| XZH21 | 弯接头 | |||

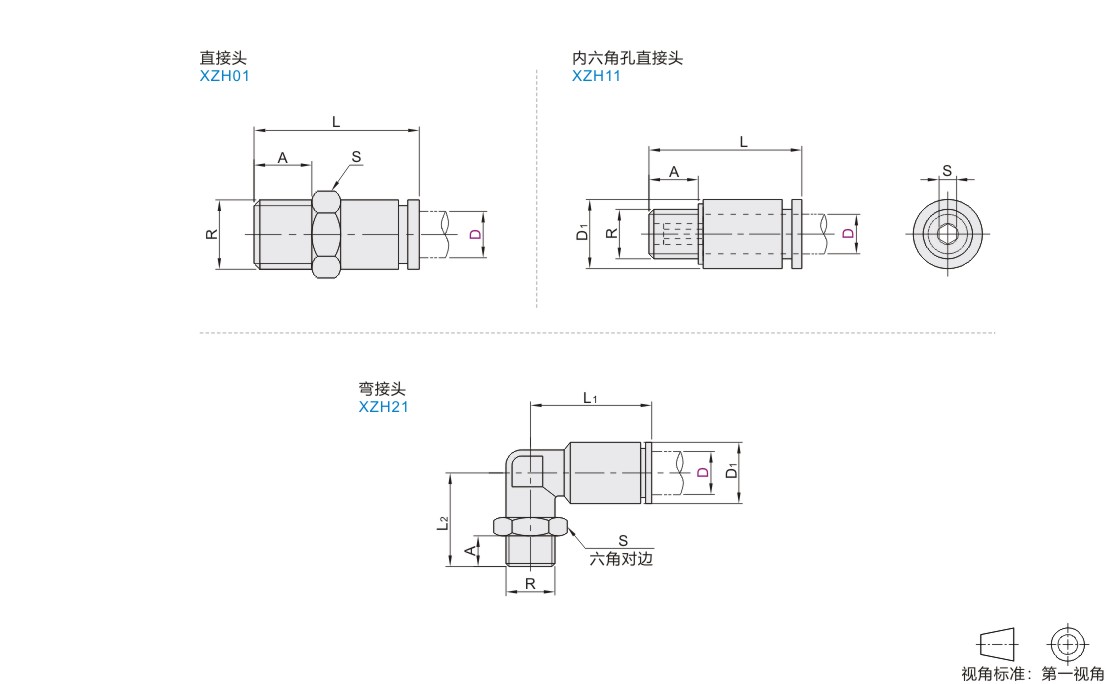

参数图
直接头
| 型号 | 公称型号 | R | S | L | A | |
| 代码 | D | |||||
| XZH01 | 4 | M5 | M5×0.8 | 10 | 22.6 | 5 |
| 1 | R1/8 | 17.6 | 7 | |||
| 6 | 1 | R1/8 | 12 | 25.9 | 7.5 | |
| 2 | R1/4 | 14 | 25 | 9.5 | ||
| 8 | 1 | R1/8 | 29.4 | 7.5 | ||
| 2 | R1/4 | 27.4 | 9.5 | |||
| 3 | R3/8 | 17 | 21.6 | 10.5 | ||
| 10 | 1 | R1/8 | 33 | 7.5 | ||
| 2 | R1/4 | 32.9 | 9.5 | |||
| 3 | R3/8 | 31 | 10.5 | |||
| 4 | R1/2 | 22 | 24.2 | 12 | ||
| 12 | 2 | R1/4 | 19 | 26.2 | 9.5 | |
| 3 | R3/8 | 35.7 | 10.5 | |||
| 4 | R1/2 | 21 | 28 | 12 | ||
内六角孔直接头
| 型号 | 公称型号 | R | L | D1 | A | S | |
| 代码 | D | ||||||
| XZH11 |
4 | M5 | M5×0.8 | 21.5 | 9 | 5 | 2.5 |
| 6 | 1 | R1/8 | 23.2 | 12 | 7.5 | 4.2 | |
| 8 | 2 | R1/4 | 27.5 | 13.7 | 9 | 6.2 | |
| 10 | 2 | R1/4 | 33.6 | 16 | 10.5 | 6.5 | |
| 3 | R3/8 | 30.8 | 16.9 | 8.2 | |||
| 12 | 2 | R1/4 | 35.9 | 18 |
9.5 | 6.2 | |
| 13 | 3 | R3/8 | 31.5 | 11 | 8 | ||
弯接头
| 型号 | 公称型号 | R | A | L1 | S | L2 | D1 | |
| 代码 | D | |||||||
| XZH21 | 4 | M5 | M5×0.8 | 5 | 17.7 | 8 | 16.2 | 8.9 |
| 1 | R1/8 | 7.5 | 10 | 16.7 | ||||
| 6 | 1 | R1/8 | 13.8 | 20.3 | 11.9 | |||
| 2 | R1/4 | 9.5 | 23.9 | 14 | 22.1 | |||
| 8 | 1 | R1/8 | 7.5 | 26.2 | 12 | 20.5 | 13.9 | |
| 2 | R1/4 | 9.5 | 26.8 | 14 | 22.8 | |||
| 3 | R3/8 | 10 | 26.4 | 17 | 23.5 | |||
| 10 | 1 | R1/8 | 7.5 | 31.1 | 14 | 15.4 | 16 | |
| 2 | R1/4 | 9.5 | 31 | 23.4 | ||||
| 3 | R3/8 | 10.5 | 26.1 | 17 | 24.7 | |||
| 4 | R1/2 | 11 | 30.8 | 21 | 25.4 | |||
| 12 | 2 | R1/4 | 9.5 | 31.3 | 17 | 25 | 18 | |
| 3 | R3/8 | 10.5 | 31.5 | 25.6 | ||||
| 4 | R1/2 | 11 | 21 | 26.8 | ||||
-
