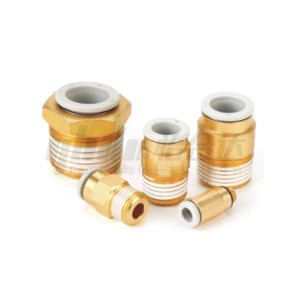

怡合达自营 经济型 快插接头 S新款 外螺纹 外六角直接头 直通接头 快插型
品牌名称：
怡合达
条件筛选：
主体材质 黄铜
款式 S新款
工作温度 -5~60℃
允许流体 空气、水
密封材质 NBR
工作压力(MPa) -0.1~1
接管类型 快插型
连接类型 外螺纹
种类筛选 快插接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
|||
| 主体 | 螺纹部 |
压帽部 | ||||
| XZR01 | 外螺纹 | 外六角直接头 | 黄铜 |
黄铜 | POM | 酸洗 |
| XZR02 | 内六角直接头 | |||||

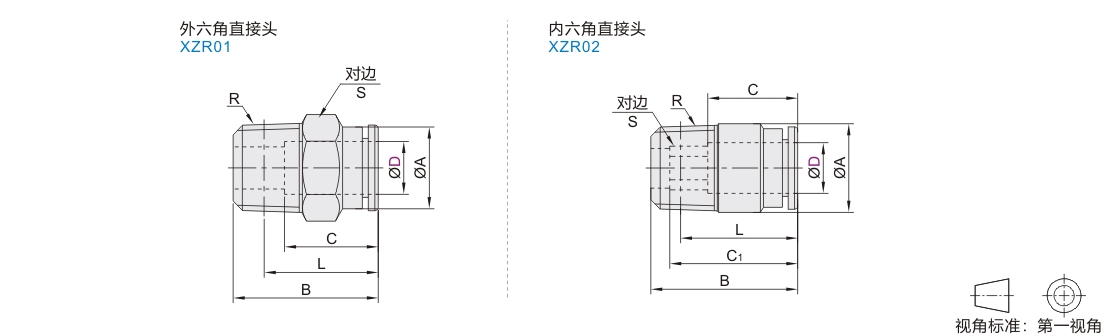

参数图
外六角直接头
| 型号 |
公称 型号 |
R |
S |
ØA |
B |
L※ |
C |
|
| 代码 | D | |||||||
| XZR01 | 4 | M5 | M5 | 8 | 7.7 | 17.7 | 14.7 | 13.3 |
| 1 | R1/8 | 10 | 14.3 | 11.2 | ||||
| 2 | R1/4 | 14 | 16.7 | 12 | ||||
| 6 | M5 | M5 | 10 | 9.7 | 17.7 | 14.7 | ||
| 1 | R1/8 | 18.4 | 15.3 | |||||
| 2 | R1/4 | 14 | 16.7 | 12 | ||||
| 8 | 1 | R1/8 | 12.2 | 22.5 | 19.4 | 14.2 | ||
| 2 | R1/4 | 22 | 17.3 | |||||
| 3 | R3/8 | 17 | 18.1 | 13 | ||||
| 10 | 2 | R1/4 | 14.6 | 27.3 | 22.6 | 15.6 | ||
| 3 | R3/8 | 23.5 | 18.4 | |||||
| 4 | R1/2 | 22 | 22.3 | 15.9 | ||||
| 12 | 2 | R1/4 | 19 | 17 | 28.7 | 24 | 17 | |
| 3 | R3/8 | 25.9 | 20.8 | |||||
| 4 | R1/2 | 22 | 22.3 | 15.9 | ||||
※ R螺纹拧入后的参考尺寸。
内六角直接头
| 型号 |
公称 型号 |
R |
S |
ØA |
B |
L※ |
C |
C1 |
|
| 代码 | D | ||||||||
| XZR02 |
4 |
M5 | M5 | 2 | 8 | 17.6 | 14.6 | 13.3 | 16.3 |
| 1 | R1/8 | 3 | 10 | 20.6 | 17.5 | 19.6 | |||
6 |
M5 | M5 | 2 | 17.8 | 14.8 | 16.3 | |||
| 1 | R1/8 | 4 |
20.3 | 17.2 | 18.8 |
||||
| 2 | R1/4 | 14 | 19.8 | 15.1 | |||||
| 8 | 1 | R1/8 | 5 | 13 | 22.9 | 19.8 | 14.2 | 19.7 | |
| 2 | R1/4 | 6 |
14 | 23.2 | 18.5 | 19.5 | |||
| 3 | R3/8 | 17 | 20.7 | 15.6 | 19.7 | ||||
| 10 | 2 | R1/4 | 8 |
15 | 24.6 | 19.9 | 15.6 | 20.1 |
|
| 3 | R3/8 | 17 | 25.1 | 20 | |||||
| 4 | R1/2 | 22 | 21.1 | 14.7 | |||||
| 12 | 2 | R1/4 | 18 | 29 | 24.3 | 17 | 21.5 | ||
| 3 | R3/8 | 10 |
26.4 | 21.3 | 21.8 |
||||
| 4 | R1/2 | 22 | 22.8 | 16.4 | |||||
※ R螺纹拧入后的参考尺寸。
-
