形状
产品选型
D
公称型号
图片仅供参考，请以已选的规格为准
怡合达自营 经济型 快插接头 S新款 内螺纹 外六角直接头 直通接头 快插型
品牌名称：
怡合达
条件筛选：
主体材质 黄铜
款式 S新款
工作温度 -5~60℃
允许流体 空气、水
密封材质 NBR
工作压力(MPa) -0.1~1
接管类型 快插型
连接类型 内螺纹
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 |
|||
| 主体 | 螺纹部 | 压帽部 | ||||
| XZR06 | 内螺纹 | 外六角直接头 | 黄铜 | 黄铜 | POM | 酸洗 |
| XZR07 | 外六角隔板直接头 | |||||

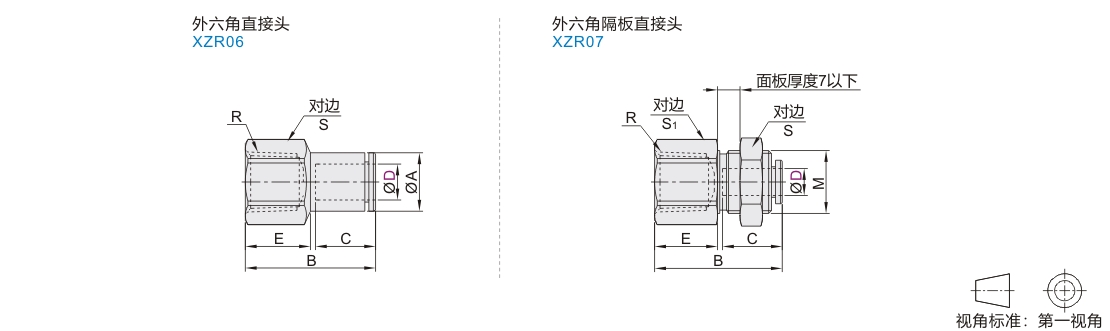

参数图
外六角直接头
| 型号 |
公称 型号 |
R |
S |
ØA |
B |
E |
C |
|
| 代码 | D | |||||||
| XZR06 |
4 | M5 | M5 | 8 | 7.9 | 19.6 | 5.7 | 13.3 |
| 1 | Rc1/8 | 14 | 24.1 | 8.5 | ||||
| 2 | Rc1/4 | 17 | 29 | 12.9 | ||||
| 6 | M5 | M5 | 10 | 9.9 |
17.6 | 5.7 | ||
| 1 | Rc1/8 | 14 | 23.6 | 8.5 | ||||
| 2 | Rc1/4 | 17 | 28.5 | 12.9 | ||||
| 8 | 1 | Rc1/8 | 14 | 12.4 | 24.1 | 8.5 | 14.2 |
|
| 2 | Rc1/4 | 17 | 29 | 12.2 | ||||
| 3 | Rc3/8 | 19 | 30.4 | 13.4 | ||||
| 10 |
2 | Rc1/4 | 17 | 14.8 |
30 | 12.9 | 15.6 |
|
| 3 | Rc3/8 | 19 | 31.3 | 13.3 | ||||
| 12 | 2 | Rc1/4 | 17.2 | 30.9 | 12.1 | 17 |
||
| 3 | Rc3/8 | 32.3 | 13.3 | |||||
| 4 | Rc1/2 | 24 | 36.3 | 15.9 | ||||
外六角隔板直接头
| 型号 |
公称 型号 |
R |
M |
S |
S1 |
B |
E |
C |
适用 安装孔径 |
|
| 代码 | D | |||||||||
| XZR07 | 4 | 1 | Rc1/8 | M12×1 | 14 | 14 | 24.4 | 10 | 13.3 | 13 |
| 2 | Rc1/4 | 29 | 14.6 | |||||||
| 6 | 1 | Rc1/8 | M14×1 | 17 | 17 | 23.6 | 9.2 | 15 | ||
| 2 | Rc1/4 | 28.4 | 14 | |||||||
| 8 | 1 | Rc1/8 | M16×1 | 19 | 24.1 | 6.7 | 14.2 | 17 | ||
| 2 | Rc1/4 | 28.4 | 11 | |||||||
| 3 | Rc3/8 | 19 | 31.7 | 14.3 | ||||||
| 10 | 2 | Rc1/4 | M20×1 | 24 | 22 | 29.3 | 9.9 | 15.6 | 21 | |
| 3 | Rc3/8 | 31.4 | 12 | |||||||
| 12 | 3 | M22×1 | 27 | 24 | 32.3 | 11.9 | 17 | 23 | ||
| 4 | Rc1/2 | 37.7 | 17.3 | |||||||
-
