        怡合达自营 经济型 快插接头 S新款 外螺纹 T型三通接头 Y型三通接头 快插型

        品牌名称：

        怡合达

        条件筛选：

        主体材质 黄铜+PBT
        款式 S新款
        工作温度 -5~60℃
        允许流体 空气、水
        密封材质 NBR
        工作压力(MPa) -0.1~1
        接管类型 快插型
        连接类型 外螺纹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            主体 螺纹部
            		 压帽部
            XZR13 外螺纹 T型三通接头 黄铜+PBT
            		 黄铜 POM 酸洗
            XZR14 Y型三通接头

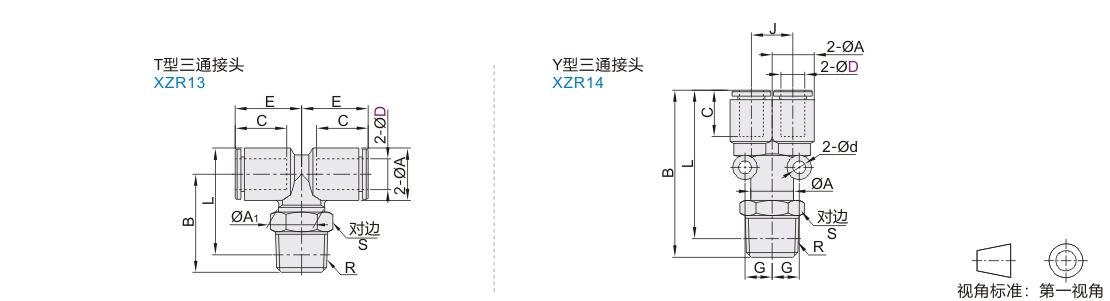

            参数图



            T型三通接头

            型号
            		 公称
            型号
            		 R
            		 S
            		 ØA
            		 ØA1
            		 E
            		 B
            		 L※
            		 C
            代码 D
            XZR13 4 M5 M5 7 8.2 7 15.4 14.8 15.9 13.3
            1 R1/8 10 10 14.8 16.2 17.2
            2 R1/4 14 21.7 21.1
            6 M5 M5 7 10.4 7 14.6 16.5 18.7
            1 R1/8 10 10 15.5 17.3 19.4
            2 R1/4 14 22.8 23.3
            8 1 R1/8 10 13.2 16.4 18.7 22.2 14.2
            2 R1/4 14 12 17.2 25.4 27.3
            3 R3/8 17 25.5 27
            10 2 R1/4 15.9 17 19.3 28.6 31.9 15.6
            3 R3/8 29.5 32.4
            4 R1/2 22 33.5 35.1
            12 2 R1/4 17 18.5 21.5 29.9 34.5 17
            3 R3/8 30.8 35
            4 R1/2 22 34.8 37.7



            ※ R螺纹拧入后的参考尺寸。



            Y型三通接头

            型号
            		 公称
            型号
            		 R
            		 S
            		 ØA
            		 B
            		 L※
            		 C
            		 J
            		 G
            		 Ød
            代码 D
            XZR14 4  M5 M5 10  8.2  33.9  30.9  13.3
            		 8.2  5.7  3.2
            1  R1/8 36.5  33.4
            2  R1/4 14  40.9  36.2
            6  M5 M5 12  10.4  35.0  32.0  10.4  6.8
            1  R1/8 37.6  34.5
            2  R1/4 14  42.0  37.3
            8  1  R1/8 13.2  40.7  37.6  14.2  13.2  8.7  4.2
            2  R1/4 45.1  40.4
            3  R3/8 17  46.5  41.4
            10  2  R1/4 15.9  49.0  44.3  15.6  15.9  10.1
            3  R3/8 50.4  45.3
            4  R1/2 22  54.6  48.2
            12  2  R1/4 19  18.5  53.0  48.3  17  18.5  11.4
            3  R3/8 54.4  49.3
            4  R1/2 22  58.6  52.2



            ※ R螺纹拧入后的参考尺寸。
