        怡合达自营 经济型 快插接头 S新款 外螺纹 万向型 弯接头 双管弯接头 快插型

        品牌名称：

        怡合达

        条件筛选：

        主体材质 黄铜+PBT
        款式 S新款
        工作温度 -5~60℃
        允许流体 空气、水
        密封材质 NBR
        工作压力(MPa) -0.1~1
        接管类型 快插型
        连接类型 外螺纹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            主体 螺纹部 压帽部
            XZR21 外螺纹 弯接头 黄铜+PBT 黄铜 POM 酸洗
            XZR22 双管弯接头

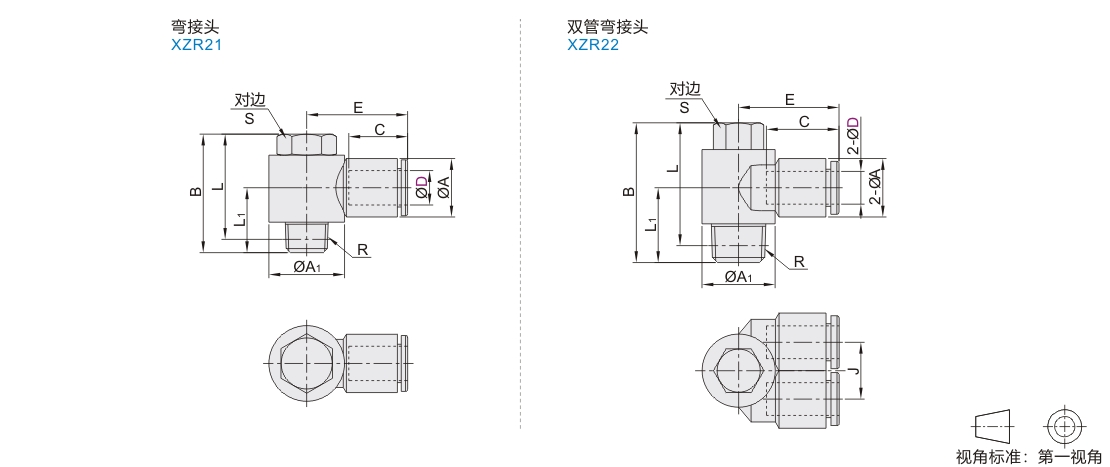

            参数图



            弯接头

            型号
            		 公称型号
            		 R
            		 S
            		 ØA
            		 ØA1
            		 B
            		 E
            		 L※
            		 L1
            		 C
            代码 D
            XZR21 4 M5 M5 8 8.2 9.8 18.4 17.5 14.9 10.9 13.3
            1 R1/8 13.4 25.6 19.3 22.5 13.7
            6 M5 M5 10.4 9.8 18.4 18.3 14.9 10.9
            1 R1/8 13.4 25.6 20.5 22.5 13.7
            2 R1/4 10 15.3 30.5 19.9 25.8 17.9
            8 1 R1/8 12 13.2 17.6 27.6 23.5 24.5 15.1 14.2
            2 R1/4 31.0 26.3 18.5
            3 R3/8 14 20.6 35.3 23.1 30.2 19.5
            10 2 R1/4 15.9 34.9 25.9 19.9 15.6
            3 R3/8
            		 35.3 20.3
            12 3 17 18.5 25.2 37.6 28.5 32.5 21.4 17
            4 R1/2 40.8 34.4 24.6

            ※ R螺纹拧入后的参考尺寸。



            双管弯接头

            型号
            		 公称型号
            		 R
            		 S
            		 ØA
            		 ØA1
            		 B
            		 E
            		 L※
            		 L1
            		 C
            		 J
            代码 D
            XZR22
            		 4
            		 M5 M5 8 8.2
            		 9.8 18.4 16.5 15.4 10.9 13.3 8.2
            1 R1/8 13.4 25.6 18.5 22.5 13.7
            6 1 10.4 18.4 10.4
            2 R1/4 14
            		 20.6
            		 34.9 21.5
            		 30.2
            		 19.1
            3 R3/8 35.3 19.5
            8 1 R1/8 12 13.2
            		 17.6 27.6 21.2 24.5 15.1 14.2 13.2
            2 R1/4 31.0 26.3 18.5
            3 R3/8 14 20.6 35.3 22.3 30.2 19.5
            10 2 R1/4 15.9 21.6 34.9 23.6 19.9 15.6 15.9
            3 R3/8
            		 35.3 20.3
            12 3 17 18.5 24.1 37.6 26.9 32.5 21.2 17.0 18.5
            4 R1/2 40.8 34.4 24.4

            ※ R螺纹拧入后的参考尺寸。
