怡合达自营 经济型 快插接头 A款 外螺纹 外六角直接头 直通接头 快插型
品牌名称：
怡合达
条件筛选：
种类筛选 快插接头
主体材质 镀镍铜+PBT
款式 A款
工作温度 0~60℃
允许流体 空气、真空
密封材质 NBR
工作压力(MPa) 0~1
接管类型 快插型
连接类型 外螺纹
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
|||
| 主体 | 螺纹部 | 脱离环部 | ||||
| XZS01 | 外螺纹 |
外六角直接头 | 黄铜+PBT |
黄铜 |
NBR |
镀镍 |
| XZS02 | 直通接头 | |||||

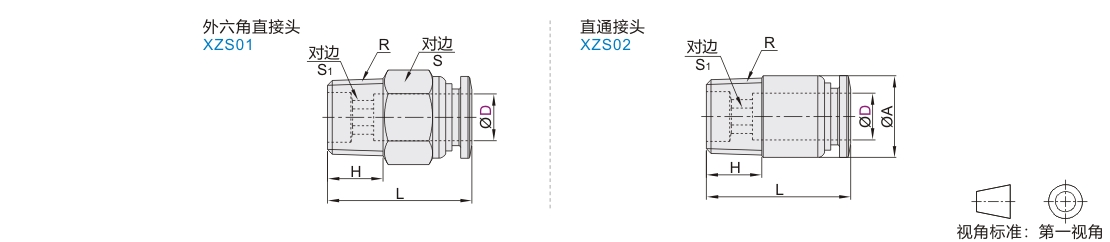

参数图
XZS01
| 型号 | 公称型号 |
R |
H |
L |
S |
S1 |
|
| 代码 | D | ||||||
| XZS01 |
4 | M5 | M5 | 3.5 | 20.2 | 10 |
2 |
| 1 | R1/8 | 7.5 | 19.7 | 3 |
|||
| 2 | R1/4 | 9.5 | 18.2 | 14 | |||
| 6 | M5 | M5 | 3.5 | 20.6 | 12 |
2 | |
| 1 | R1/8 | 7.5 | 20.6 | 4 |
|||
| 2 | R1/4 | 9.5 | 22.1 | 14 | |||
| 8 | 1 | R1/8 | 7.5 | 25.7 | 5 |
||
| 2 | R1/4 | 9.5 | 24.7 | ||||
| 3 | R3/8 | 10.5 | 21.7 | 17 | 6 |
||
| 10 | 2 | R1/4 | 9.5 | 30.9 | |||
| 3 | R3/8 | 10.5 | 28.4 | 8 |
|||
| 4 | R1/2 | 13.5 | 26.9 | 21 |
|||
| 12 | 2 | R1/4 | 9.5 | 33.2 | 6 | ||
| 3 | R3/8 | 10.5 | 30.2 | 8 |
|||
| 4 | R1/2 | 13.5 | 32.2 | ||||
XZS02
| 型号 |
公称型号 |
R |
H |
L |
A |
S1 |
|
| 代码 | D | ||||||
| XZS02 |
4 | M5 | M5 | 3.5 | 20.2 | 10 |
2 |
| 1 | R1/8 | 7.5 | 19.7 | 3 |
|||
| 2 | R1/4 | 9.5 | 18.2 | 13.5 | |||
| 6 | M5 | M5 | 3.5 | 20.6 |
12 |
2 | |
| 1 | R1/8 | 7.5 | 4 | ||||
| 2 | R1/4 | 9.5 | 19.1 | 13.5 | |||
| 8 | 1 | R1/8 | 7.5 | 25.7 | 14 |
5 |
|
| 2 | R1/4 | 9.5 | 24.7 | ||||
| 3 | R3/8 | 10.5 | 20.7 | 17 | 6 |
||
| 10 | 2 | R1/4 | 9.5 | 28.4 | |||
| 3 | R3/8 | 10.5 | 27.4 | 8 |
|||
| 4 | R1/2 | 13.5 | 24.4 | 21 | |||
| 12 | 2 | R1/4 | 9.5 | 33.2 | 20 |
6 | |
| 3 | R3/8 | 10.5 | 30.2 | 8 |
|||
| 4 | R1/2 | 13.5 | 32.2 | 21 | |||
-
