形状
产品选型
D
公称型号
图片仅供参考，请以已选的规格为准
怡合达自营 经济型 快插接头 A款 外螺纹 弯接头 加长弯接头 快插型
品牌名称：
怡合达
条件筛选：
主体材质 镀镍铜+PBT
款式 A款
工作温度 0~60℃
允许流体 空气、真空
密封材质 NBR
工作压力(MPa) 0~1
接管类型 快插型
连接类型 外螺纹
种类筛选 快插接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
|||
| 主体 | 螺纹部 | 脱离环部 | ||||
| XZS06 | 外螺纹 |
弯接头 | 黄铜+PBT |
黄铜 |
NBR |
镀镍 |
| XZS07 | 加长弯接头 | |||||

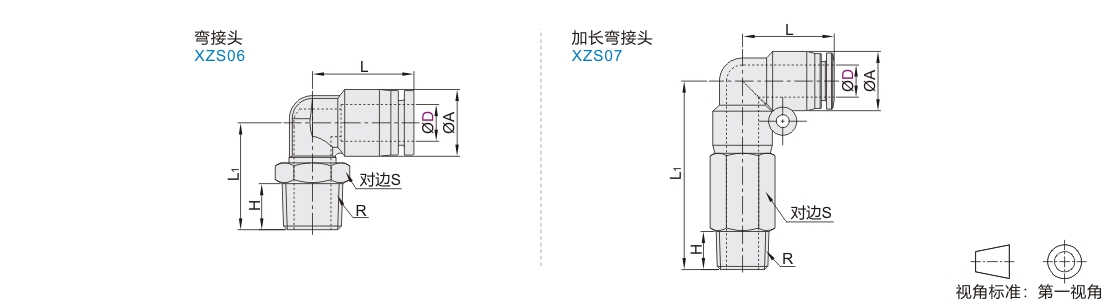

参数图
XZS06
| 型号 |
公称型号 |
R |
H |
A |
L |
L1 |
S |
|
| 代码 | D | |||||||
| 弯接头 XZS06 |
4 | M5 | M5 | 3.5 | 11 | 18 | 19 | 10 |
| 1 | R1/8 | 7.5 | 17 | |||||
| 2 | R1/4 | 10 | 20.5 | 14 | ||||
| 6 | M5 | M5 | 3.5 | 13 | 19.3 | 21 | 10 | |
| 1 | R1/8 | 7.5 | 19 | |||||
| 2 | R1/4 | 10 | 22.5 | 14 | ||||
| 8 | 1 | R1/8 | 7.5 | 14.8 | 22 | 24.7 | 12 | |
| 2 | R1/4 | 10 | 23.2 | 14 | ||||
| 3 | R3/8 | 11 | 24.7 | 17 | ||||
| 10 | 2 | R1/4 | 10 | 18.5 | 26 | 29.5 | ||
| 3 | R3/8 | 11 | 26.5 | |||||
| 4 | R1/2 | 14 | 31 | 21 | ||||
| 12 | 2 | R1/4 | 10 | 21.4 | 29.6 | 31.5 | 17 | |
| 3 | R3/8 | 11 | 28.5 | |||||
| 4 | R1/2 | 14 | 29.8 | 33 | 21 | |||
XZS07
| 型号 | 公称型号 | R | H | A | L | L1 | S | |
| 代码 | D | |||||||
| 加长弯接头 XZS07 |
4 | M5 | M5 | 3.5 | 11.3 | 18.8 | 34 | 10 |
| 1 | R1/8 | 7.5 | 37 | |||||
| 2 | R1/4 | 9.5 | 40 | 14 | ||||
| 6 | M5 | M5 | 3.5 | 13.3 | 19.3 | 37 | 12 | |
| 1 | R1/8 | 7.5 | 40 | |||||
| 2 | R1/4 | 9.5 | 42.5 | 14 | ||||
| 8 | 1 | R1/8 | 7.5 | 15 | 22.8 | 45 | ||
| 2 | R1/4 | 9.5 | 47 | |||||
| 3 | R3/8 | 10.5 | 48 | 17 | ||||
| 10 | 2 | R1/4 | 9.5 | 18.7 | 28 | 56.3 | ||
| 3 | R3/8 | 10.5 | 57.3 | |||||
| 4 | R1/2 | 13.5 | 60.8 | 21 | ||||
| 12 | 2 | R1/4 | 9.5 | 21.3 | 29.8 | 61.5 | ||
| 3 | R3/8 | 10.5 | 62.5 | |||||
| 4 | R1/2 | 13.5 | 65.5 | |||||
-
