形状
产品选型
D
图片仅供参考，请以已选的规格为准
怡合达自营 经济型 快插接头 A款 等径 直通接头 弯接头 T型三通接头 Y型三通接头 十字四通接头 快插型（等径）
品牌名称：
怡合达
条件筛选：
主体材质 PBT
款式 A款
工作温度 0~60℃
允许流体 空气、真空
密封材质 NBR
工作压力(MPa) 0~1
接管类型 快插型（等径）
连接类型 无螺纹
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
||
| 主体 | 脱离环部 | |||
| XZS21 | 等径 | 直通接头 | PBT |
NBR |
| XZS22 | 弯接头 | |||
| XZS23 | T型三通接头 | |||
| XZS24 | Y型三通接头 | |||
| XZS25 | 十字四通接头 | |||

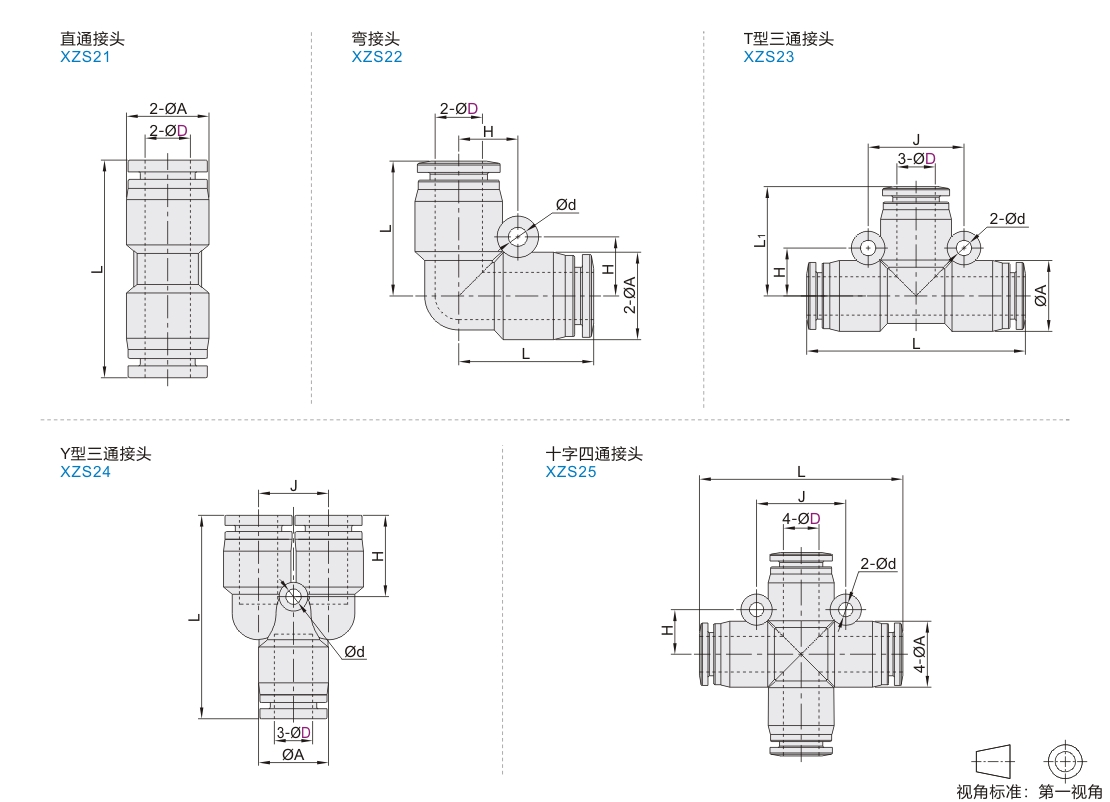

参数图
直通接头
| 型号 |
A |
L |
|
| 代码 | D | ||
| XZS21 |
4 | 11.3 | 33 |
| 6 | 13 | 33.5 | |
| 8 | 15 | 38 | |
| 10 | 18.7 | 43 | |
| 12 | 21.3 | 48 | |
弯接头
| 型号 |
A |
L |
d |
H |
|
| 代码 | D | ||||
| XZS22 |
4 | 11.3 | 18.8 | 3.2 | 7 |
| 6 | 13.3 | 19.3 | 8 | ||
| 8 | 15 | 22.8 | 10 | ||
| 10 | 18.7 | 28 | 4.2 | 12 | |
| 12 | 21.3 | 29.8 | 13.5 | ||
T型三通接头
| 型号 | A |
L |
L1 |
d |
J |
H |
|
| 代码 | D | ||||||
| XZS23 |
4 | 11 | 37 | 18.5 | 3.2 |
14 | 7 |
| 6 | 13 | 38.6 | 19.3 | 16 | 8 | ||
| 8 | 14.8 | 46 | 23 | 4.2 |
19 | 9.5 | |
| 10 | 18.4 | 52.5 | 26.2 | 22 | 11 | ||
| 12 | 21.4 | 60 | 30 | 26 | 13 | ||
Y型三通接头
| 型号 |
A |
L |
d |
J |
H |
|
| 代码 | D | |||||
| XZS24 |
4 | 11 | 34 | 3.2 | 10.5 | 14.3 |
| 6 | 13 | 36 | 12.5 | 14.8 | ||
| 8 | 15 | 42.5 | 14.5 | 18.2 | ||
| 10 | 18 | 49.5 | 4.2 | 18 | 21.2 | |
| 12 | 21 | 55 | 21 | 21.8 | ||
十字四通接头
| 型号 |
A |
L |
d |
J |
H |
|
| 代码 | D | |||||
| XZS25 |
4 | 11.3 | 37.6 | 3.2 |
14 | 7 |
| 6 | 13.3 | 38.6 | 16 | 8 | ||
| 8 | 15 | 45.6 | 18 | 9 | ||
| 10 | 18.7 | 57.4 | 4.2 |
24 | 12 | |
| 12 | 21.3 | 59.6 | 27 | 13.5 | ||
-
