形状
产品选型
D
公称型号
图片仅供参考，请以已选的规格为准
怡合达自营 经济型 全铜快插接头 A款 外螺纹 直通接头 外六角直通接头 快插型
品牌名称：
怡合达
条件筛选：
主体材质 黄铜
款式 A款
工作温度 -20~80℃
允许流体 空气、真空
密封材质 NBR
工作压力(MPa) 0-1.5
接管类型 快插型
连接类型 外螺纹
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |||
| 主体 | 螺纹部 | 脱离环部 | ||||
| XZS41 | 外螺纹 |
直通接头 | 黄铜 |
黄铜 |
NBR |
镀镍 |
| XZS42 | 外六角直通接头 | |||||

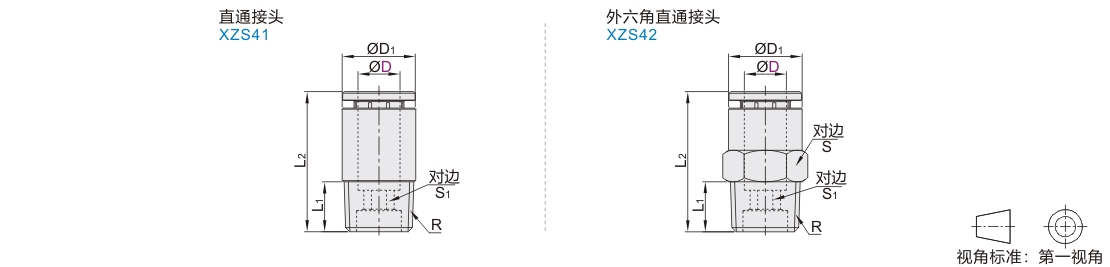

参数图
直通接头
| 型号 |
公称型号 |
R |
L1 |
L2 |
D1 |
S1 |
|
| 代码 | D | ||||||
|
直通接头 XZS41 |
4 | M5 | M5 | 3.5 | 19.5 | 8 | 2 |
| 1 | R1/8 | 7.5 | 18 | 10 | 3 |
||
| 2 | R1/4 | 9.5 | 14 | ||||
| 6 | M5 | M5 | 3.5 | 24 |
12 |
2 | |
| 1 | R1/8 | 7.5 | 4 |
||||
| 2 | R1/4 | 9.5 | 22 | 14 | |||
| 8 | 1 | R1/8 | 7.5 | 28.5 | 5 | ||
| 2 | R1/4 | 9.5 | 26.5 | 6 |
|||
| 3 | R3/8 | 10.5 | 23 | 17 | |||
| 10 | 2 | R1/4 | 9.5 | 30 | 16 | ||
| 3 | R3/8 | 10.5 | 26.5 | 17 | 8 |
||
| 4 | R1/2 | 13.5 | 25.5 | 21 | |||
| 12 |
2 | R1/4 | 9.5 | 33.5 | 19 |
6 | |
| 3 | R3/8 | 10.5 | 30.5 | 8 | |||
外六角直通接头
| 型号 |
公称型号 |
R |
L1 |
L2 |
D1 |
S |
S1 |
|
| 代码 | D | |||||||
|
外六角直通接头 XZS42 |
4 |
M5 | M5 | 3.5 | 19.5 | 8 | 8 | 2 |
| 1 | R1/8 | 7.5 | 18 | 8.8 | 10 | 3 |
||
| 2 | R1/4 | 9.5 | 14 | |||||
| 6 |
M5 | M5 | 3.5 | 24 |
12 | 12 |
2 | |
| 1 | R1/8 | 7.5 | 4 |
|||||
| 2 | R1/4 | 9.5 | 22 | 14 | ||||
| 8 |
1 | R1/8 | 7.5 | 28.5 | 14 | 14 |
5 | |
| 2 | R1/4 | 9.5 | 26.5 | 6 |
||||
| 3 | R3/8 | 10.5 | 23 | 17 | ||||
| 10 |
2 | R1/4 | 9.5 | 30 | 16 |
16 | ||
| 3 | R3/8 | 10.5 | 26.5 | 17 | 8 |
|||
| 4 | R1/2 | 13.5 | 25.5 | 21 | ||||
| 12 |
2 | R1/4 | 9.5 | 33.5 | 18 | 19 |
6 | |
| 3 | R3/8 | 10.5 | 30.5 | 8 |
||||
| 4 | R1/2 | 13.5 | 26 | 21 | ||||
-
