        怡合达自营 精密型  调速阀 黄铜型弯接头 外螺纹 黄铜材质 镀镍 快插型

        条件筛选：

        性价比 精密型
        主体材质 黄铜
        形状 弯接头
        工作温度 0~60℃
        允许流体 空气、水、其他
        密封材质 NBR
        工作压力(MPa) 0.1~0.9
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 调速阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            J-XZC21 外螺纹 弯接头 黄铜 镀镍

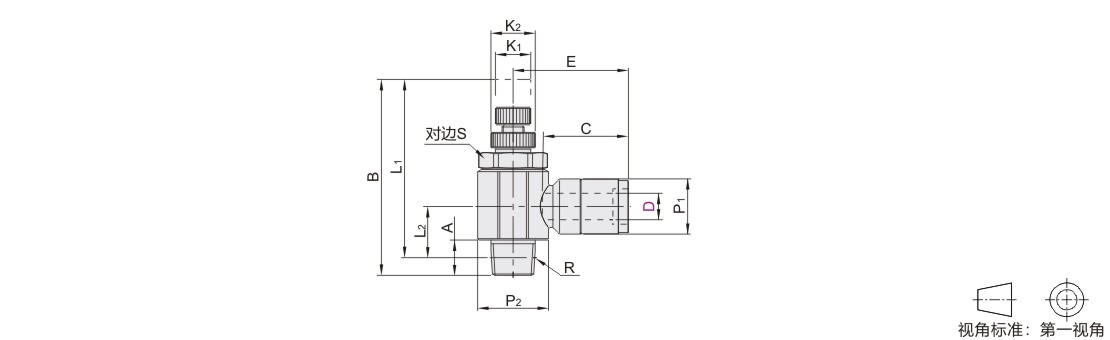

            参数图



            选型表

            型号 公称
            型号
            		 类型
            		 R
            		 A
            		 B
            		 L1
            		 L2
            		 E C
            		 P1
            		 P2 K1
            		 K2
            		 S
            		 重量
            (g)
            代码 D min max min max
            J-XZC21 4 M5 A
            (出口节流)


            B
            (进口节流)            		 M5 3 32.7 30 29.7 27 8.1 19.7 14.5 12.5 12 5 8 11 23.9
            1 R1/8 8 44.4 38.1 40.4 34.1 11.6 21.7 16 8 10 14 41.4
            6 M5 M5 3 32.7 30 29.7 27 8.1 21.2 16.6 12 5 8 11 24.2
            1 R1/8 8 44.4 38.1 40.4 34.1 11.6 23.2 16 8 10 14 41.6
            2 R1/4 11.1 53.3 46.9 47.3 40.9 15 24.7 14.5 19 10 13 17 67.2
            8 1 R1/8 8 44.4 38.1 40.4 34.1 11.6 24.4 17.7 16 8 10 14 43.9
            2 R1/4 11.1 53.3 46.9 47.3 40.9 15 25.9 19 10 13 17 67.2
            3 R3/8 12.1 58.4 51.2 52 44.8 16.8 27.6 22.5 12 16 21 104.6
            10 2 R1/4 11.1 53.3 46.9 47.3 40.9 15 28 20 18.6 19 10 13 17 77.5
            3 R3/8 12.1 58.4 51.2 52 44.8 16.8 29.8 21.5 22.5 12 16 21 122.8
            12 3 R3/8 12.1 58.4 51.2 52 44.8 16.8 32.4 22.6 126.5
